CMA CTM EVO VRTACÍ DLABAČKA (400V)
Popis produktu
VRTACÍ DLABAČKA S PEVNÝM STOLEM CMA CTM EVO CE
V případě že není stroj skladem kontaktujte nás předem ohledně možného termínu dodání!

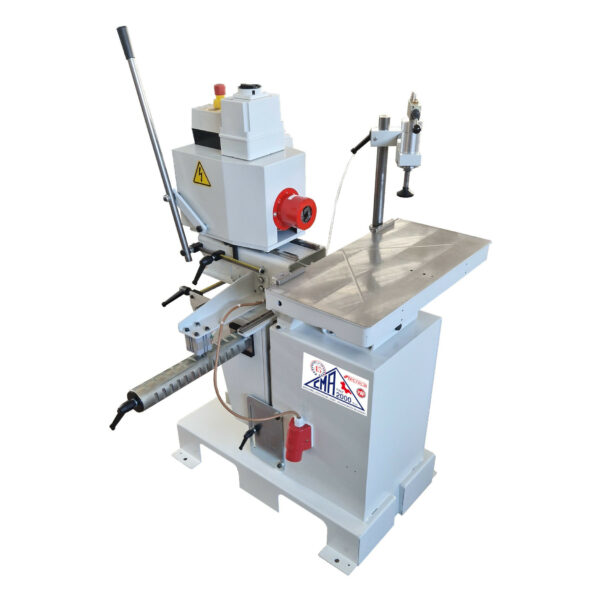

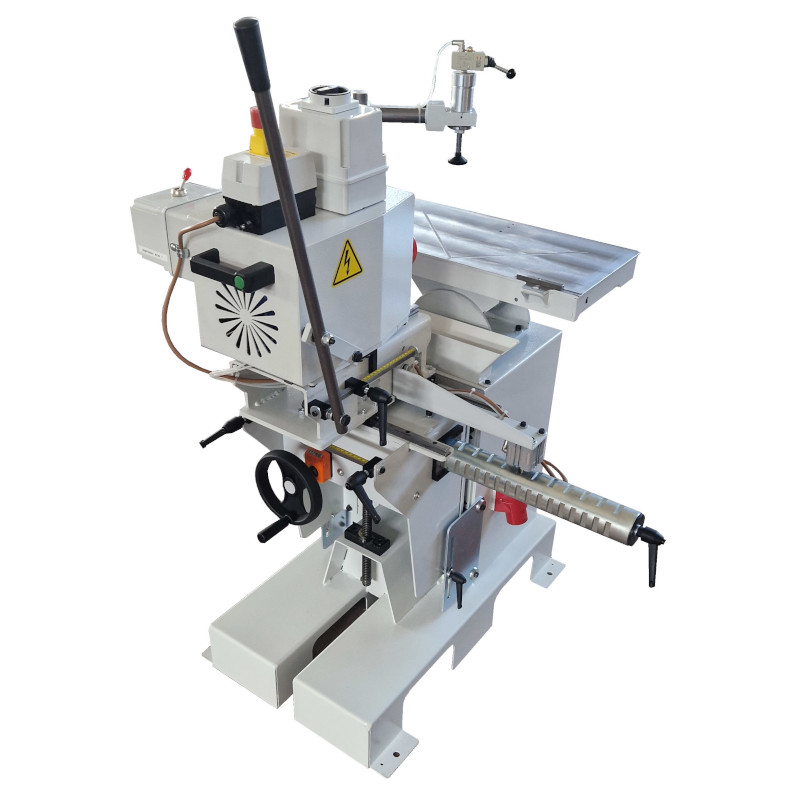

Ilustrativní foto: Vrtací dlabačka CMA2000 CMA CTM EVO CE (fotografie může obsahovat volitelnou výbavu)
POPIS DLABAČKY:
CMA CTM EVO je dlabačka s pohyblivou vrtací hlavou. Tento model se vždy vyznačoval vysokou tuhostí, protože obrobek je uložen na pevném pracovním stole a veškeré pohyby provádí vrtací jednotka. Toto konstrukční řešení vždy zaručovalo vynikající kvalitu opracování obrobku.
Dlabačka CTM EVO je standardně vybavena naklápěcím stolem a vedením s recirkulačními kuličkovými ložisky.

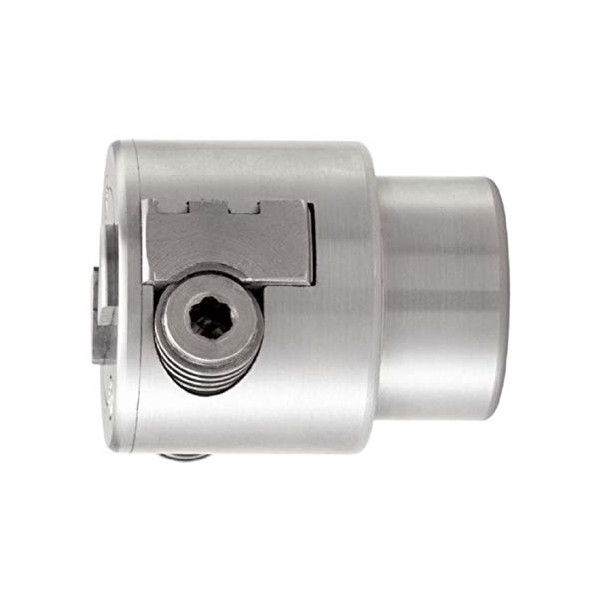

Sklíčidlo WESTCOT - Upnutí dlabacích vrtáků pomocí sklíčidla WESTCOT s upínacím průměrem do 20 mm

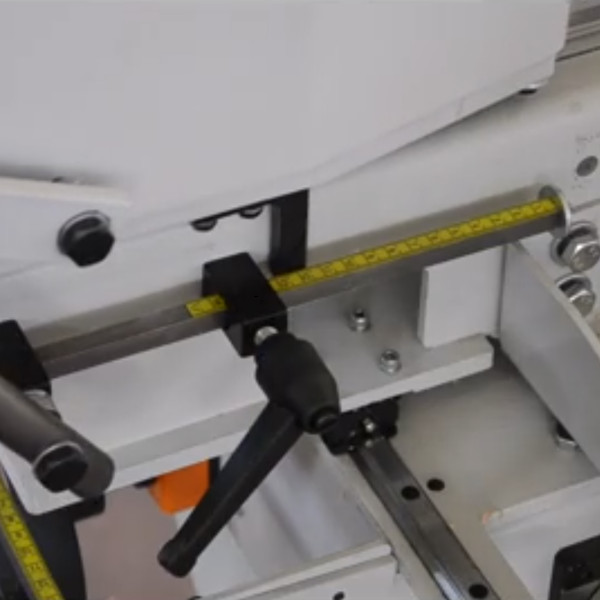

Stavitelný doraz hloubky - pro natavení hloubky vrtání

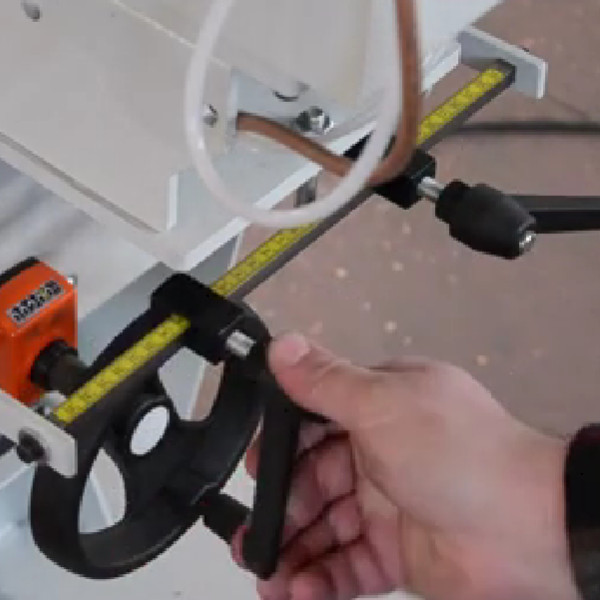

Stavitelný doraz délka - pro natavení délky dlabu

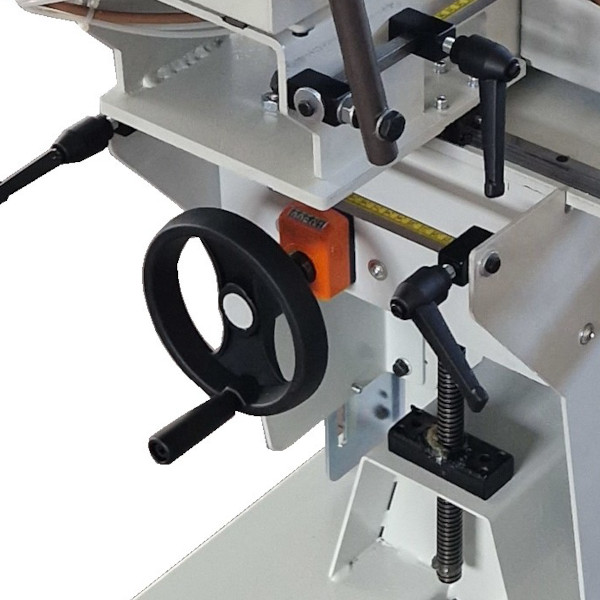

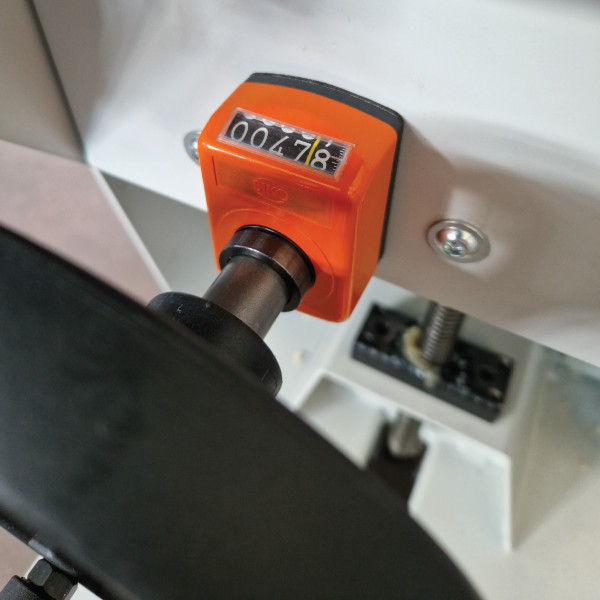

Výškově stavitelný pracovní stůl pomocí otočného kola (osy Z) - je prakticky umístěno před obsluhou a výrazně usnadňuje zvedání a spouštění hlavy stroje. Zdvih pomocí ručního kola je lehký a přesný. Díky samonastavovacím ložiskům, na nichž jsou upevněna ozubená kola, spolu se šroubem TPN a indikátorem SIKO je zaručena maximální přesnost.

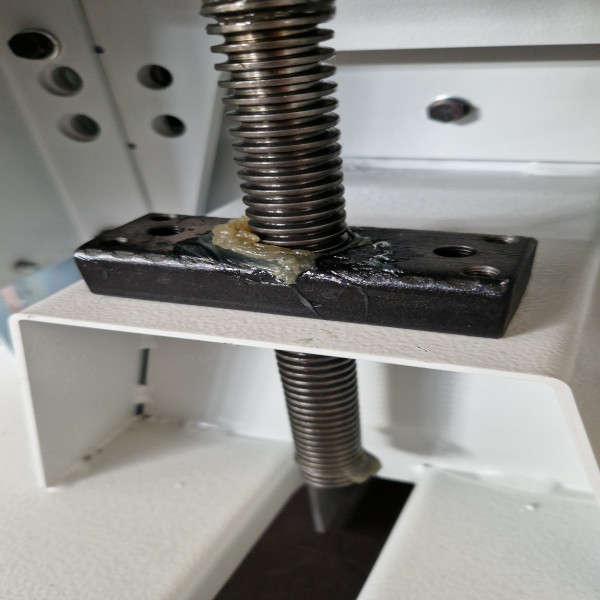

Matice pro šroub TPN - Zvedací matice šroubu TPN je vyrobena ze samomazné litiny a zaručuje dlouhou životnost a vysoce přesné nastavení výšky nástroje.

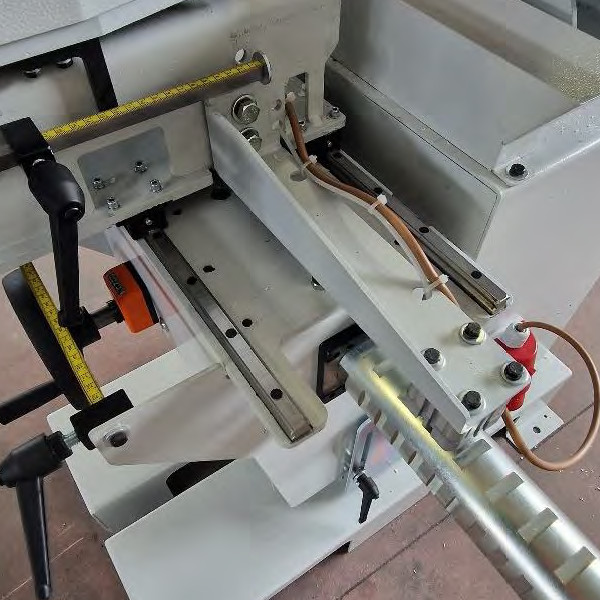

Vedení s recirkulačními kuličkovými ložisky
Vedení s recirkulačními kuličkovými ložisky na všech osách zajišťují optimální obrábění s minimální námahou.

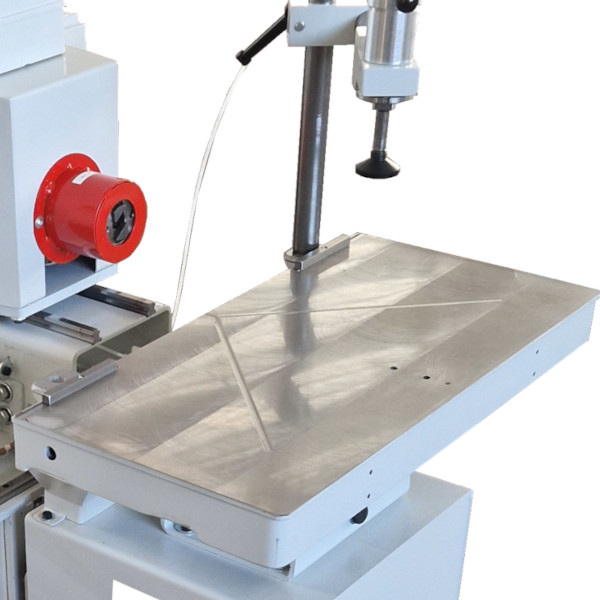

Pracovní stůl - umožňuje pohodlnou oporu obrobku a je vybavena stavitelným

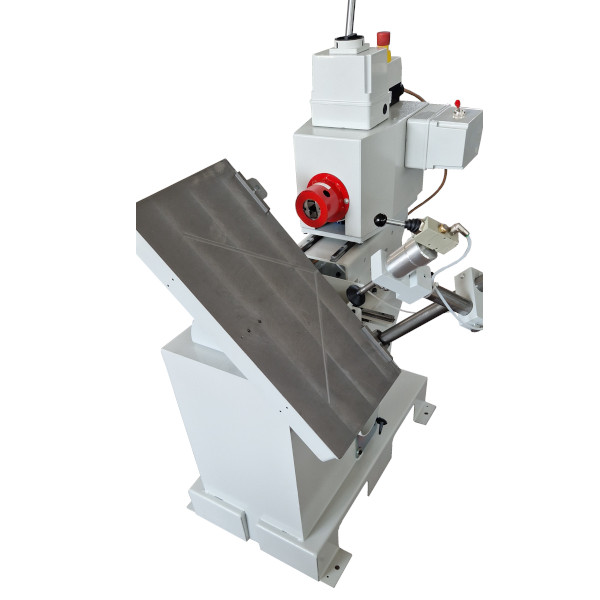

Naklápěcí stůl - Naklápěcí stůl umožňuje provádění všech typů operací s maximálním komfortem a bezpečností.

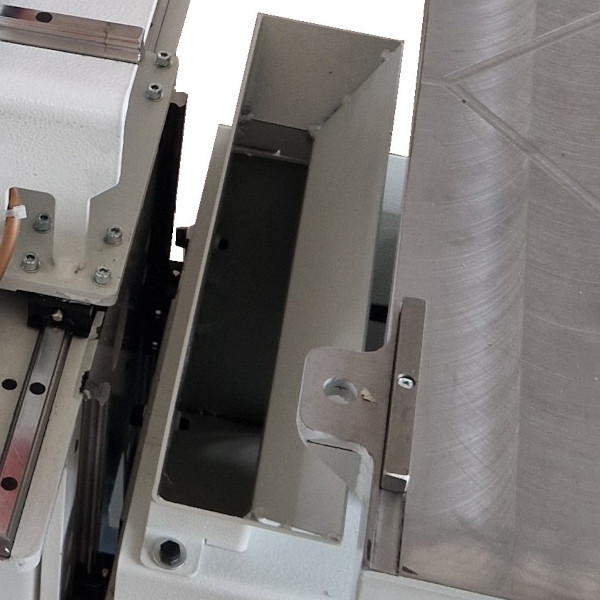

Trychtýřové odsávání - umístěné mezi vrtací jednotkou a pracovním stolem zajišťuje velmi účinné odsávání; i při naklopení stolu o 45° dokáže odsát velké množství materiálu.
- Při obrábění se pohybuje vrtací jednotka vpřed a vzad s možností nastavení dorazu pro vymezení potřebné hloubky dlabu.
- Posuv do stran je pomocí pracovního stolu, který se pohybuje společně s obrobkem.
- Výškově stavitelný pracovní stůl pomocí otočného kola.
- Masivní rybinové vedení.
- Mechanický přítlak obrobku pro bezpečné zajištění dílce při obrábění
Ilustrační video: Dlabačka CMA 72 (video může obsahovat volitelné příslušenství stroje)
TECHNICKÉ PARAMETRY DLABAČKY:
| Pracovní stůl: | 600×300 mm |
| Maximální hloubka dlabu: | 170 mm |
| Rozsah horizontálního pohyb vrtací jednotky (←→)( Max. délka dlabu): | 250 mm |
| Rozsah vertikálního pohybu stolu (↑↓)(Max. výška dlabu) : | 180 mm |
| Upnutí nástrojů o průměrech: | 0-20 mm |
| Otáčky: | 2800 ot./min. |
| Výkon motoru: | 2,2 kW |
| Napětí: | 400 V |

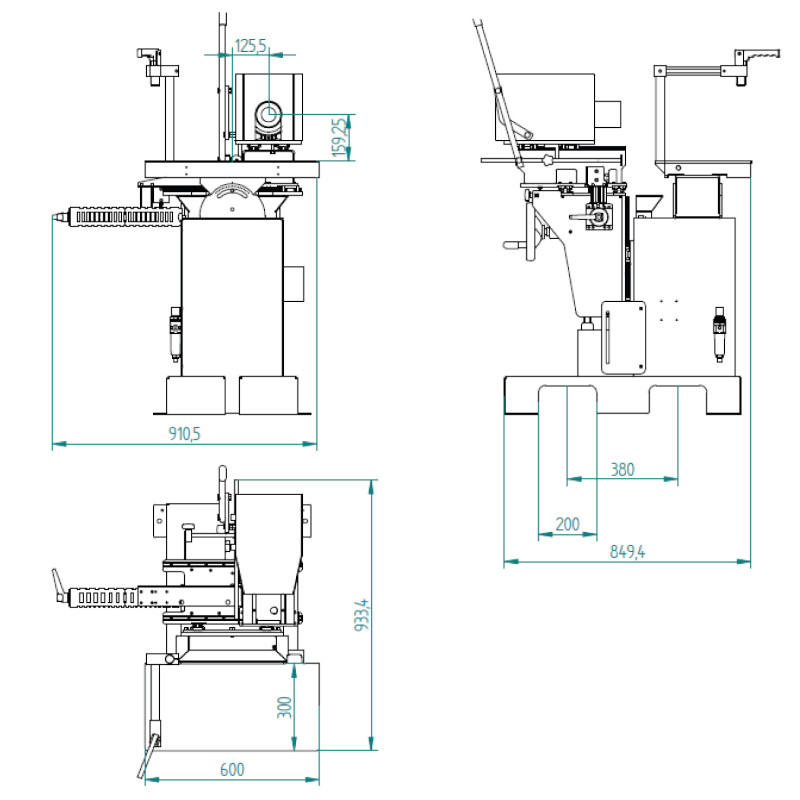

ROZMĚRY A VÁHA DLABAČKY:
| Rozměry balení (D׊×V): | 800×1000×1350 mm |
| Hmotnost: | 250 kg |
STANDARDNÍ VÝBAVA:
- Návod k obsluze
- Upínací průměr nástroje Westcott 0 - 20 mm
- Mechanický přítlak obrobku
-
Naklápěcí stůl
- Motor 2,2 kW (3,0 HP) 400V
- CE elektrický a bezpečnostní standard
- Servisní klíče
VOLITELNÁ VÝBAVA DLABAČKY A PŘÍSLUŠENSTVÍ:
-
Pneumatický revolver (kolíkovací zařízení) - Pneumatický revolver je vybaven 4 roztečemi 16/22/25/32. Na přání lze vyrobit speciální a zákaznicky upravené rozteče.
- Dvourychlostní motor - Dvourychlostní motor (vřeteno 1400/2800 ot./min) umožňuje provádění všech typů operací – od práce s nejmenšími nástroji až po náročné operace s velkými a těžkými nástroji.
- Frekvenční měnič - Frekvenční měnič pro plynulé nastavení otáček v rozmezí od 1300 do 4300 ot./min.

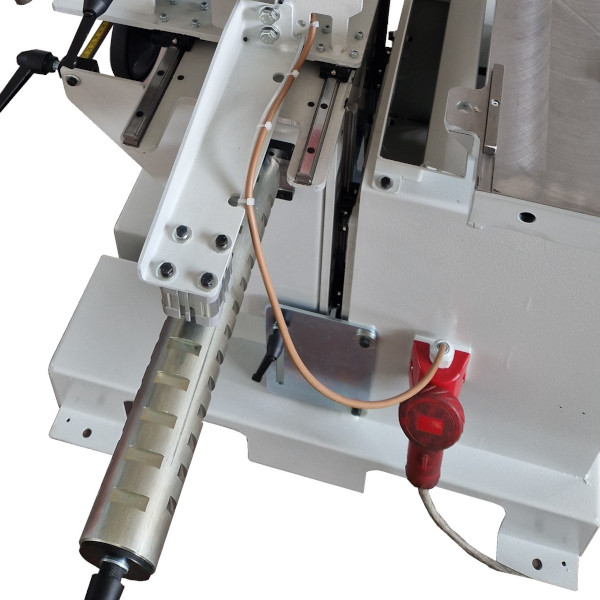

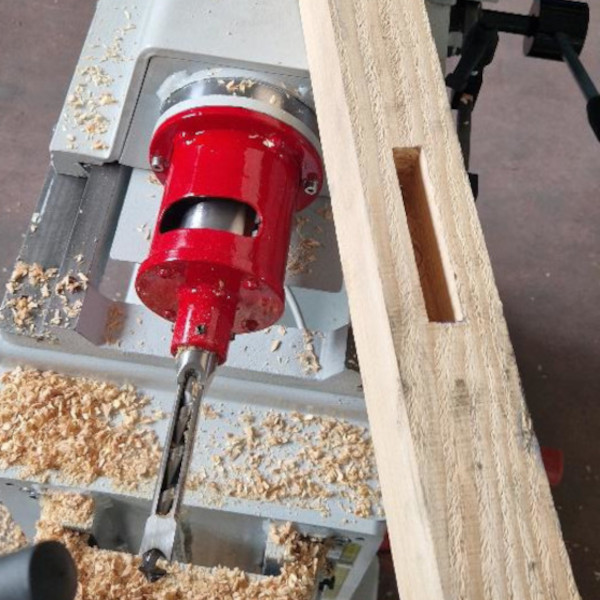

- Příprava pro ostrohranné dlabací vrtaký - umožňuje používání ostrohranný dlabacích vrtáků.
- Laser - pro naznačení sředu dlabu

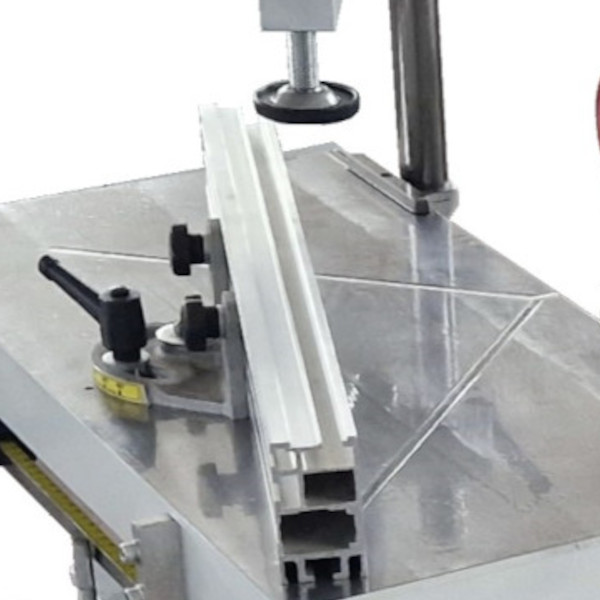

- Úhlovací pravítko +45°/-45°

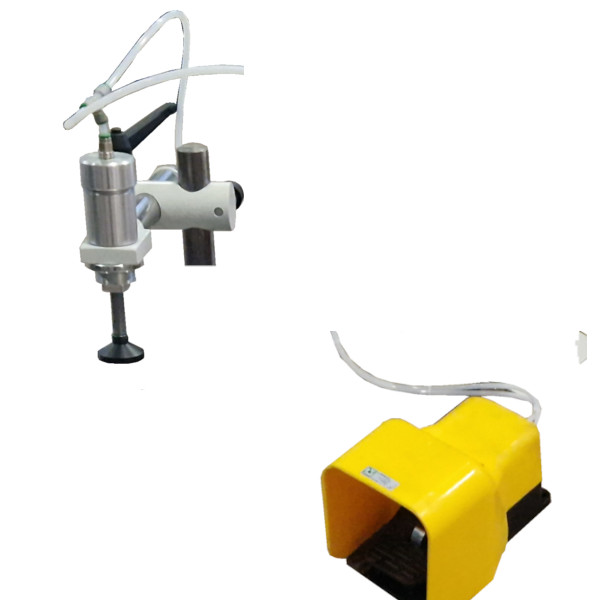

- Pneumatické přítlak - 1 x pneumatický přítlak obrobku s pedálem. Pneumatický systém aretace ovládaný pedálem umožňuje rychlé a snadné zakládání i vyjímání obrobků a zajišťuje jejich optimální upevnění během obrábění.

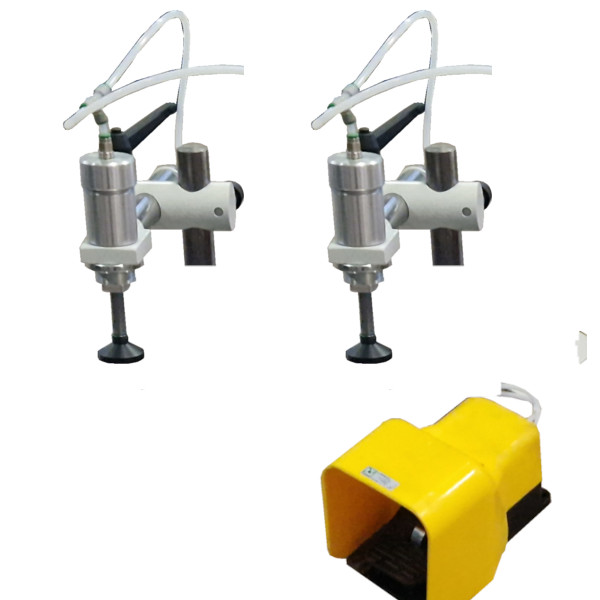

- Dvojitý pneumatický přítlak - 2 x pneumatický přítlak obrobku s pedále. Pneumatický systém aretace ovládaný pedálem umožňuje rychlé a snadné zakládání i vyjímání obrobků a zajišťuje jejich optimální upevnění během obrábění.
- Dlabací vrtáky

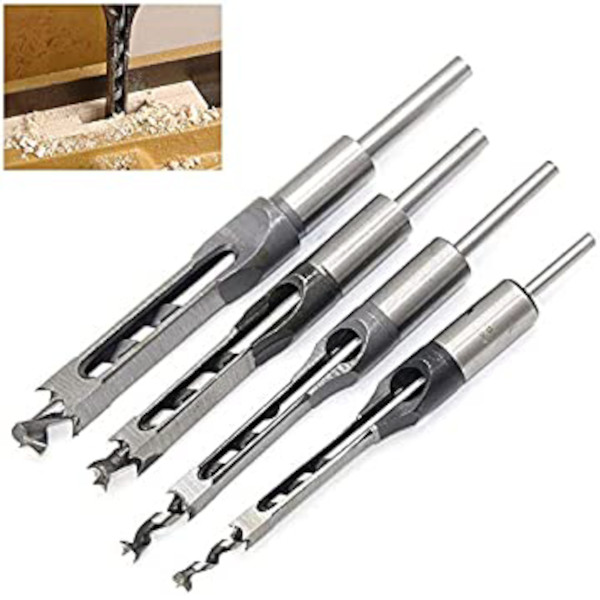

- Ostrohranné dlabací vrtáky
- Otočný stůl (užitečná osa Z – 30 mm)
PARAMETRY PRO FILTRACI:
| Produkt: | Dlabačka | ||
| Napětí: | 400 V | ||
| Značka: | CMA | ||
