KNUTH SERVOTURN 500/1000 SOUSTRUH NA KOV
Popis produktu
SOUSTRUH KNUTH SERVOTURN 500/1000

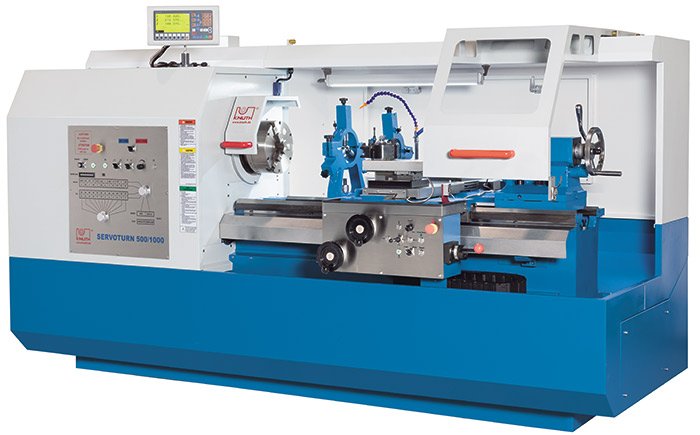

Ilustrační foto: Soustruh na kov KNUTH Servoturn 500/1000
POPIS:
Univerzální soustruhy na kov KNUTH řady Servoturn kombinují nejmodernější technologii posuvu s klasickou mechanickou konstrukcí. Na rozdíl od běžných soustruhů je tato řada vybavena kuličkovými šrouby a elektronickými ručními kolečky ve všech osách. Servomotory s vysokým točivým momentem realizují každý posuv s dynamikou moderních CNC strojů. Bez výměnných kol a převodovek lze rychlost posuvu a stoupání závitu volit elektronicky. Rychloposuvy ve všech osách zkracují neproduktivní čas a elektronické dorazy zajišťují vysokou opakovatelnost.
- Servo posuvný systém
- Vřetena s valivým uložením ve všech osách
- Elektronická ruční kolečka
- Zobrazení polohy s funkcí V-constant
- Rychloupínací systém ocelových držáků
- Kombinace mnohokrát osvědčeného základu stroje a nejmodernější techniky posuvu dělá přechod na servokonvenční soustruhy ještě atraktivnějším a hospodárnějším
Intuitivní obsluha, jak je známa z konvenčních strojů, jen o mnoho lepší

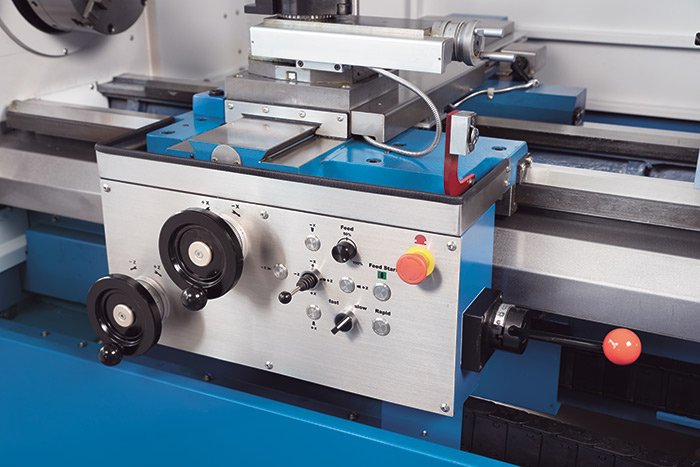

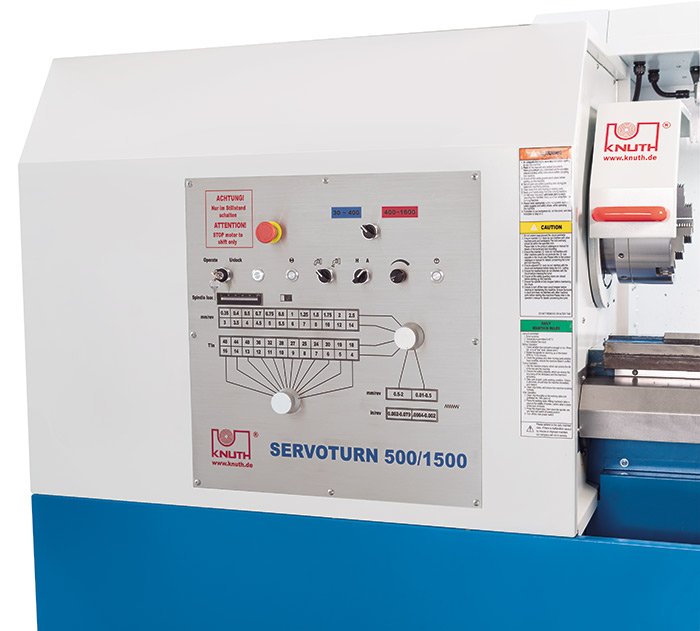

- Posuv a stoupání závitu se volí otočným přepínačem - prostě geniální
- Dorazy je možné nastavit elektronicky stiskem tlačítka
- Posuvy lze regulovat plynule potenciometrem Override - konečně také při konvenčním soustružení
- Ovládání pomocí elektronických ručních koleček v rozsahu µ - haptika a poloha jako u konvenčního stroje
- Pohyby v osách jsou prováděny velmi kvalitními servopohony, které převádějí pohyby ručního kolečka s přesností a dynamikou moderních CNC strojů
- Plynulá regulace otáček a konstantni řezná rychlost hlavního vřetena
- V-konstant - otáčky vřetene jsou při čelním soustružení přizpůsobovány měnícímu se průměru obrobku - téměř konstantní řezná rychlost na hrotu nože zaručuje kvalitu povrchu, která je srovnatelná s výsledky soustružení na CNC strojích
Lože stroje
- Silně žebrovaný podstavec stroje s širokými tvrzenými prizmatickými vodicími dráhami lože je vhodný pro těžké třískové obrábění
- Konstrukce vřeteníku a hlavního vřetena je zaměřena na stabilitu a tlumení při udržení vyrovnané teploty
- Celá tato konstrukční řada se navíc vyznačuje velkými vrtáními vřeten
- Sériový rychloupínací držák nožů dělá práci na stroji flexibilnější a produktivnější
Posuv
- Kuličkové šrouby v ose X a Z poskytují jednoznačně snížený mrtvý chod (Backlash), což se projevuje výrazným zvýšením přesnosti
Vybavení
- Pro bezúdržbový provoz je stroj vybaven centrální mazací jednotkou

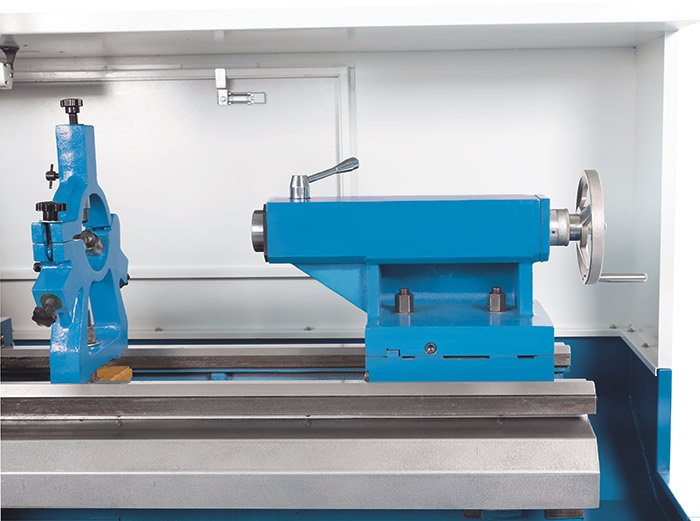

- Masivní koník si Vás získá snadnou manipulací a vysokou upínací silou
- Vč. indikace polohy 3 os s integr. indikací otáček vřetena, komplet smontováno
- K sériovému vybavení zařízení Servoturn 500 patří sada rychloupínacích ocelových držáků typu WB, modely Servoturn 660 jsou vybaveny větší sadou typu WC
TECHNICKÉ PARAMETRY:
| Pracovní prostor | |
| Vzdálenost mezi hroty: | 950 mm |
| Max. oběžný průměr nad ložem: | 500 mm |
| Max. oběžný průměr nad supportem: | 300 mm |
| Šířka lože: | 400 mm |
| Dráha pojezdu | |
| Dráha pojezdu - osa X: | 250 mm |
| Dráha pojezdu - osa Z: | 880 mm |
| Dráha pojezdu - osa Z1: | 100 mm |
| Hlavní vřeteno | |
| Otáčky vřetene: | 30 - 1600 ot./min. |
| Vrtání vřetene: | 86 mm |
| Upnutí vřetene: | A2-8 |
| Kužel vřetene: | --- |
| Rychlý chod | |
| Rychlý chod v ose X: | 4000 mm/min. |
| Rychlý chod v ose Y: | 4000 mm/min. |
| Posuv | |
| Posuv - osa X: | 0,01 - 2 mm/ot. |
| Posuv - osa Z: | 0,01 - 2 mm/ot. |
| Řezání závitů | |
| Řezání závitů - metrické | 0,35 - 14 mm |
| Řezání závitů - diametrální (trapézové) | NE |
| Řezání závitů - modulové | NE |
| Řezání závitů - whitworth | 48-4 TPI (54) |
| Koník | |
| Průměr pinoly koníku: | 75 mm |
| Kužel koníku: | MK5 |
| Zdvih pinoly koníku: | 150 mm |
| Výkony pohonů | |
| Výkon motoru hlavního pohonu: | 6 - 9 kW |
| Výkon motoru X | 1,5 kW |
| Výkon motoru Z | 2,3 kW |
ROZMĚRY A VÁHA:
| Rozměry (D׊×V): | 3200×1280×1650 mm |
| Hmotnost: | 2850 kg |
STANDARDNÍ VÝBAVA:
- 3 zobrazení polohy ve třech osách
- Tříčelisťové sklíčidlo Ø 250 mm
- Elektronická ruční kolečka
- Hlava rychloupínacího držáku nožů WB
- Pevné lože

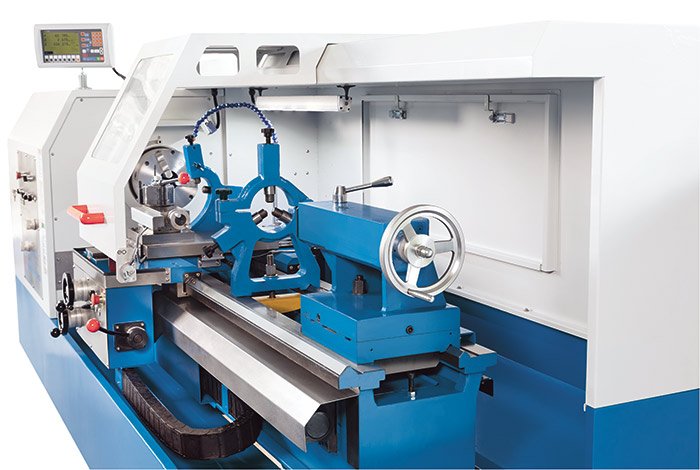

- Pohyblivá luneta
- Systém chlazení chladicí kapalinou
- Stěna chránící proti stříkající kapalině

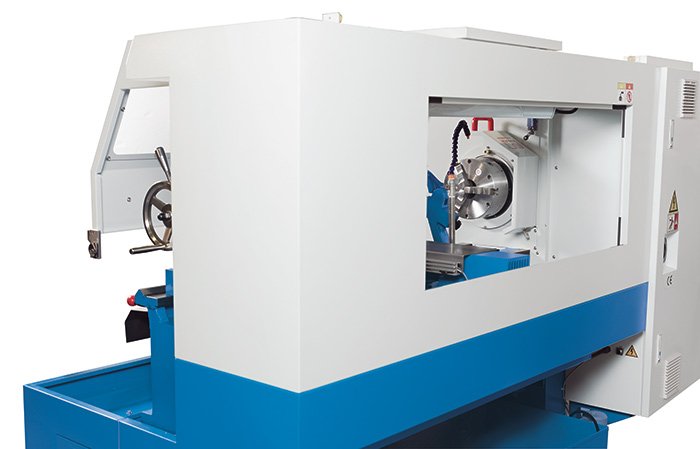

- Nastavitelný kryt pro pracovní prostor
- Pracovní osvětlení
- Nástroje obsluhy
- Provozní návod
PARAMETRY PRO FILTRACI:
| Produkt: | Soustruh na kov | ||
| Vzdálenost mezi hroty: | 950 mm | ||
| Max. točný průměr nad ložem: | 500 mm | ||
| Max. točný průměr nad supportem: | 300 mm | ||
| Výška hrotu: | 250 mm | ||
| Průchod vřetene: | 86 mm | ||
| Kužel vřetene: | --- | ||
| Kužel koníku: | MK5 | ||
| Plynulá změna otáček: | NE | ||
| Napětí: | 400 V | ||
| Značka: | KNUTH | ||
