METALLKRAFT MTBS 1540-40 T – motorové tabulové nůžky na plech 1540 mm / 4 mm
METALLKRAFT MTBS 1540-40 T jsou profesionální motorové tabulové nůžky na plech s NC řízeným zadním dorazem. Nabízejí pracovní šířku 1540 mm, střih oceli do 4 mm při pevnosti 400 N/mm² a až 40 střihů za minutu. Jsou určeny pro opakovanou práci v kovovýrobě a průmyslových provozech.
Klíčové parametry
Pracovní šířka1540 mm Tloušťka oceli4 mm NC zadní doraz750 mm
METALLKRAFT MTBS 1540-40 T jsou motorové tabulové nůžky určené pro přesné a opakovatelné dělení plechů v profesionálních kovozpracujících provozech. Kombinují robustní svařovanou konstrukci, výkonný motorický pohon a NC polohování zadního dorazu.
Pracovní šířka 1540 mm umožňuje stříhání plechů do tloušťky 4 mm při pevnosti materiálu 400–450 N/mm². Při pevnosti 700 N/mm² je maximální tloušťka 2,5 mm. Přesné polohování zadního dorazu snižuje čas potřebný pro nastavování opakovaných střihů.
Hlavní přednosti METALLKRAFT MTBS 1540-40 T
NC řízený zadní dorazMotorické polohování v rozsahu 750 mm rychlostí 28 mm/s pro opakované střihy se stejným nastavením. Vysoká produktivitaAž 40 střihů za minutu při plné pracovní délce 1540 mm. Pneumatické podpíráníPodpora tenkých plechů a možnost volby vyhazování odstřiženého materiálu dopředu nebo dozadu. Robustní průmyslová konstrukceSvařovaný ocelový rám, nastavitelná střižná vůle a konstrukce vhodná pro pravidelné provozní zatížení.
Kde se tabulové nůžky používají?
Vhodné pro
- Profesionální kovovýrobu a strojírenské provozy.
- Opakované rovné střihy ocelových plechů.
- Výrobu plechových dílů s požadavkem na nastavení stejné délky střihu.
- Provozy využívající NC polohování zadního dorazu.
Kdy porovnat jiný model
Pokud potřebujete stříhat plechy širší než 1540 mm, ocel silnější než 4 mm nebo materiály s vyšší pevností nad dovolenou kapacitu stroje, je nutné zvolit vhodnější model.
Technické parametry METALLKRAFT MTBS 1540-40 T
| Parametr |
Hodnota |
| Značka |
METALLKRAFT |
| Model |
MTBS 1540-40 T |
| Objednací číslo |
3815615 |
| EAN |
4036351228738 |
| Typ stroje |
Motorové tabulové nůžky na plech |
| Pracovní šířka |
1540 mm |
| Max. střih při 400 N/mm² |
4 mm |
| Max. střih při 450 N/mm² |
4 mm |
| Max. střih při 700 N/mm² |
2,5 mm |
| Max. počet střihů při plné délce |
40/min |
| Úhel střihu |
2° |
| Rozsah nastavení zadního dorazu |
750 mm |
| Rychlost zadního dorazu |
28 mm/s |
| Výkon motoru zadního dorazu |
0,37 kW |
| Minimální nastavení střižné vůle |
0,05 mm |
| Maximální nastavení střižné vůle |
0,4 mm |
| Délka bočního dorazu |
1000 mm |
| Počet podpěrných ramen |
2 |
| Spotřeba vzduchu na cyklus |
12 l |
| Napájecí napětí |
400 V |
| Frekvence sítě |
50 Hz |
| Jmenovitý výkon hlavního pohonu |
5,5 kW |
| Příkon hnacího motoru |
6,27 kW |
| Celkový připojovací příkon |
6,8 kW |
| Provozní režim motoru |
S1 |
| Zatěžovatel motoru |
100 % |
| Celkový odběr proudu |
12,45 A |
| Délka stroje přibližně |
2320 mm |
| Šířka/hloubka stroje přibližně |
2360 mm |
| Výška stroje přibližně |
1280 mm |
| Hmotnost stroje přibližně |
2240 kg |
| Délka pracovního stolu |
1718 mm |
| Hloubka pracovního stolu |
530 mm |
| Výška pracovního stolu |
860 mm |
| Hloubka tělesa stroje |
870 mm |
Konstrukce a vybavení stroje
- Robustní svařovaná ocelová konstrukce.
- Motoricky ovládaný NC zadní doraz s rozsahem 750 mm.

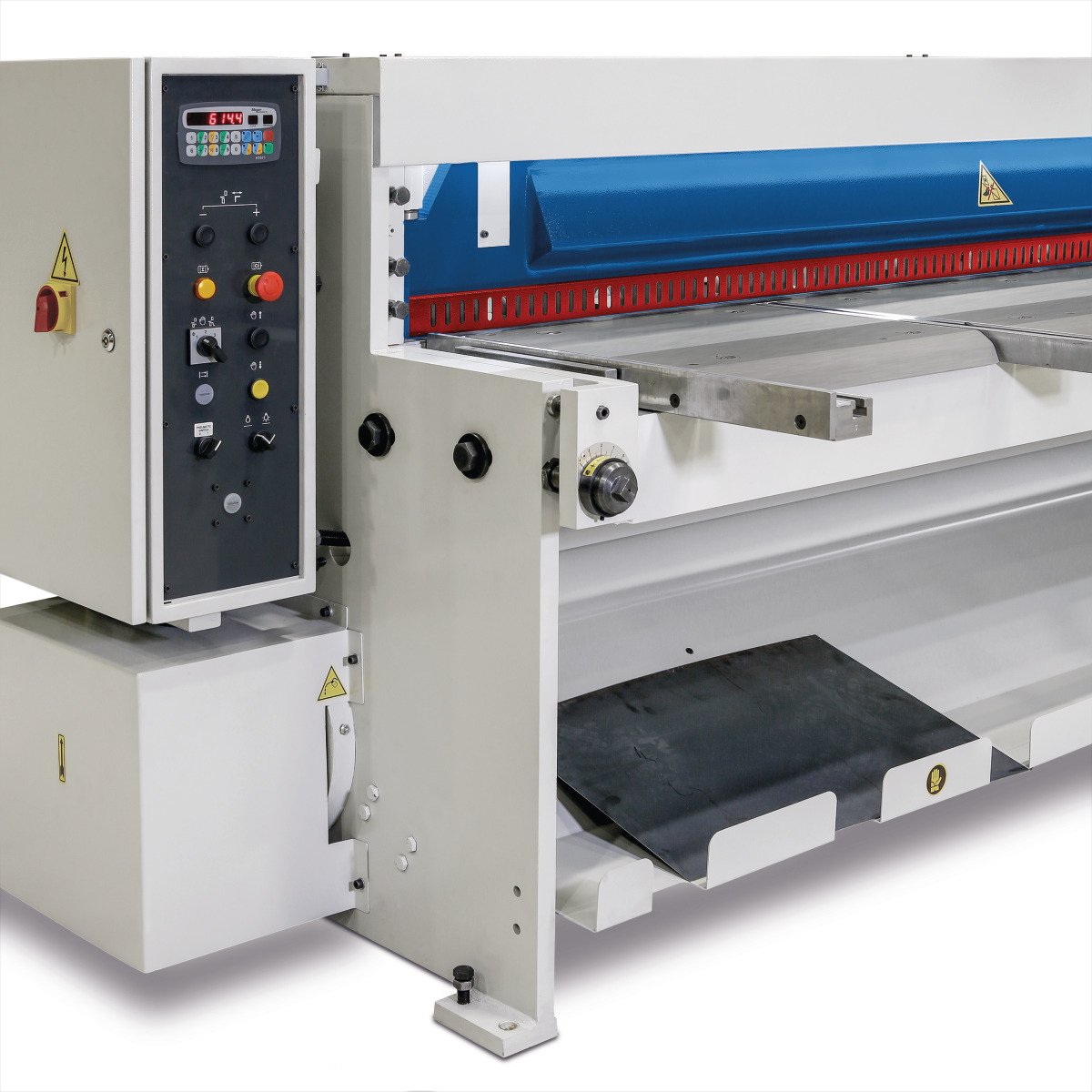

- Elektronické polohování pro opakované střihy.
- Pohon zadního dorazu s kuličkovými šrouby.

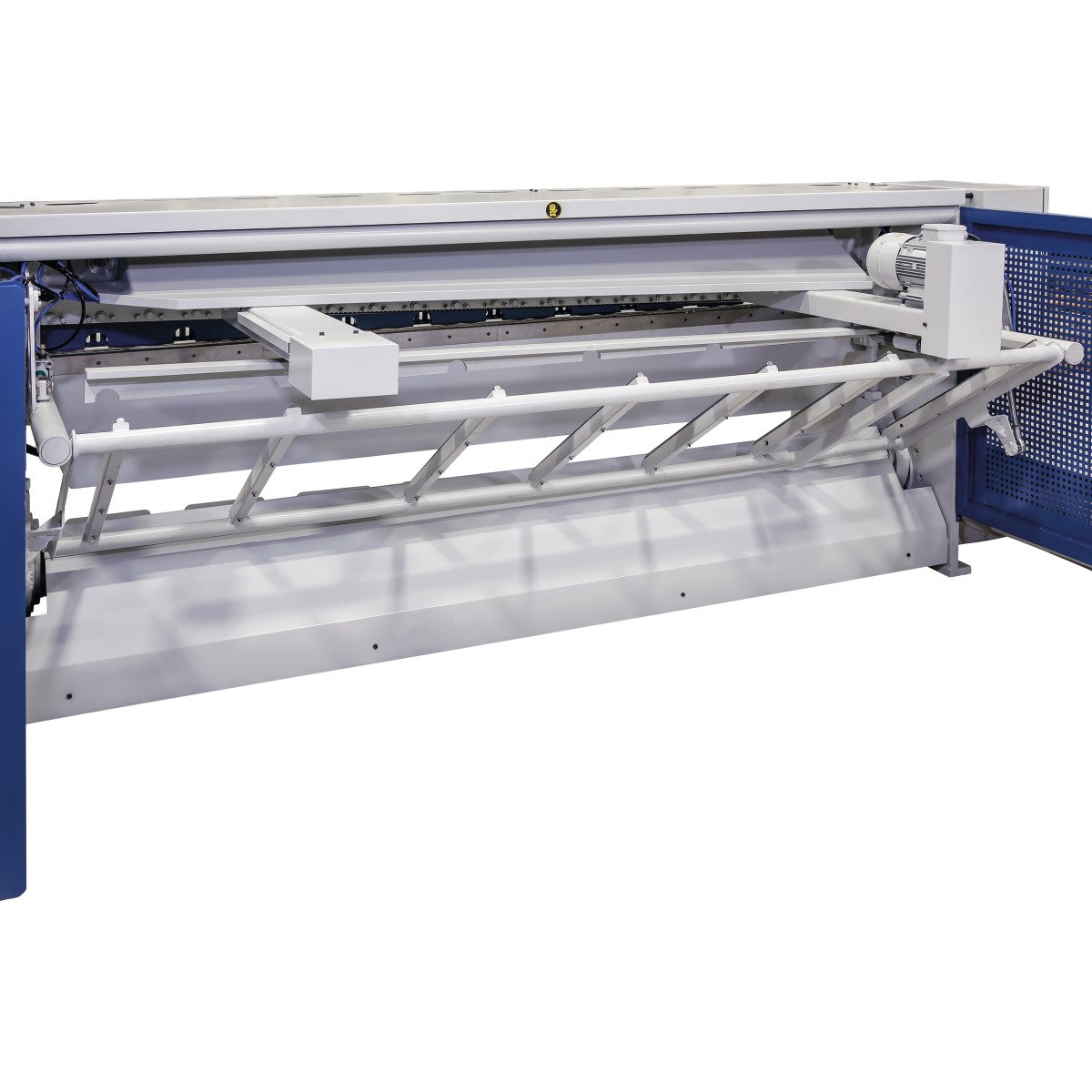

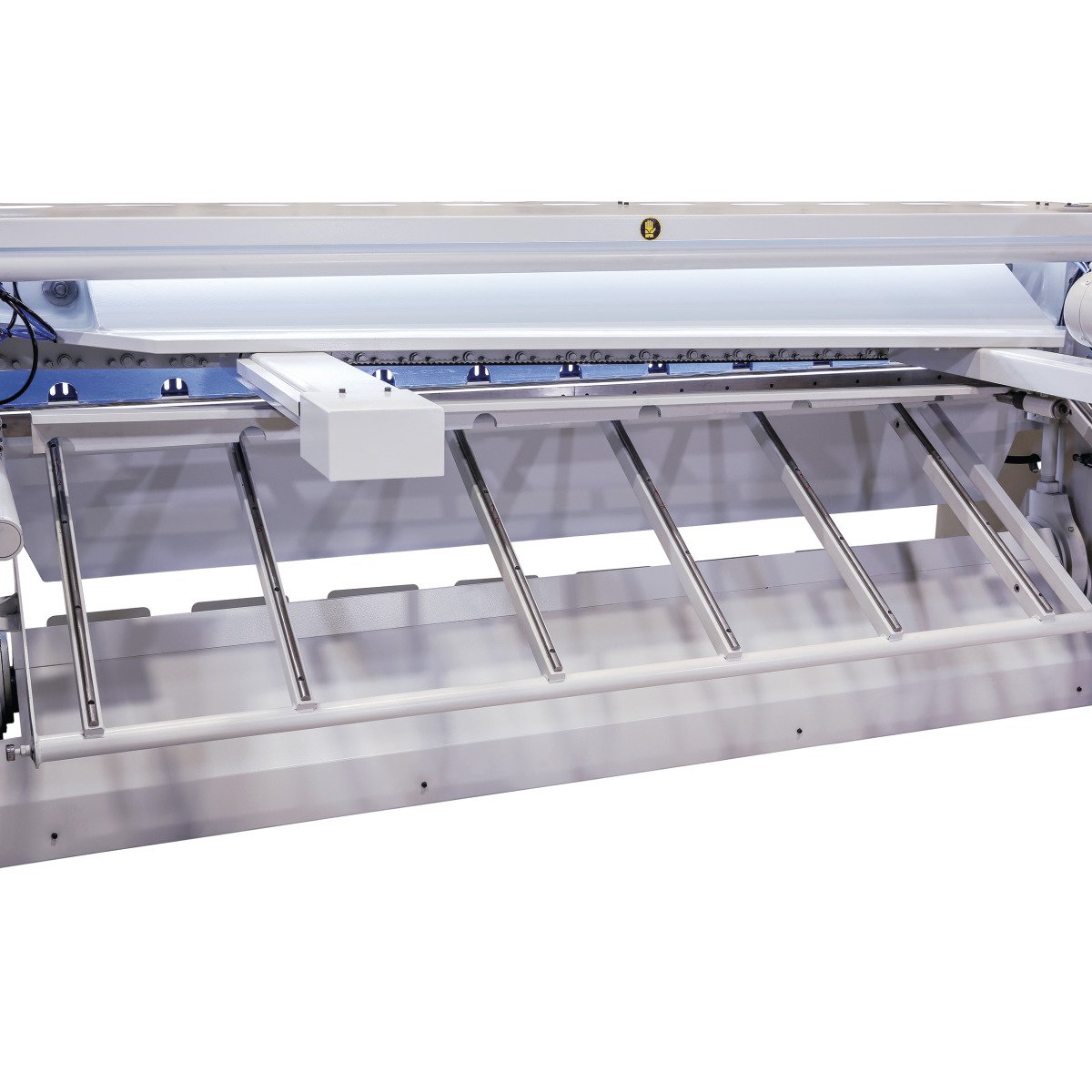

- Pneumatické podpírání tenkých plechů.

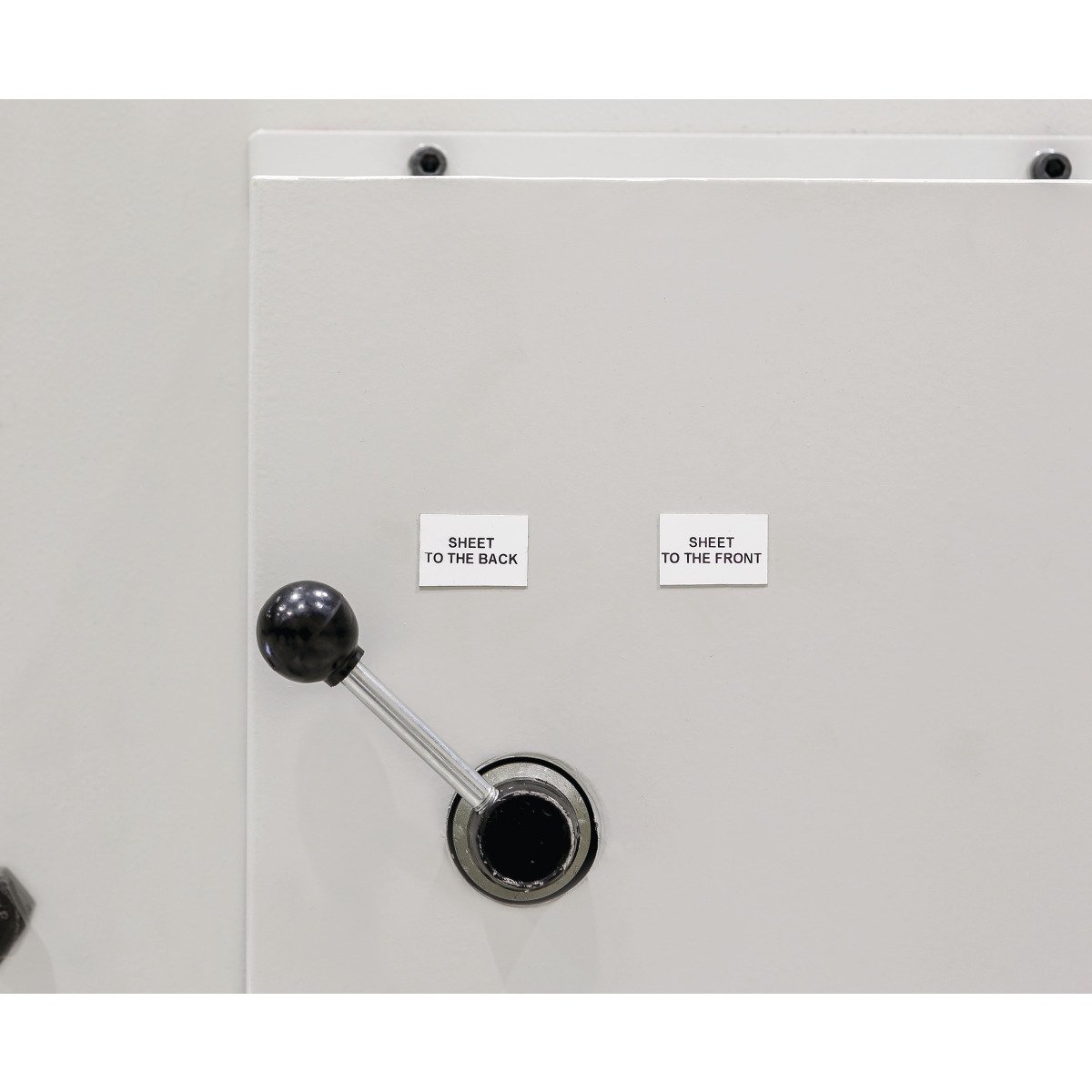

- Možnost vyhazování materiálu dopředu nebo dozadu.
- Ruční nastavení střižné vůle v rozsahu 0,05–0,4 mm.
- Pracovní stůl s prvky usnadňujícími manipulaci s plechem.
- Boční doraz délky 1000 mm.
- Dvě podpěrná ramena.
- Ochranné prvky prostoru střihu.
- Ovládání pomocí nožního pedálu.
Co je potřeba před instalací?
Stroj vyžaduje třífázové napájení 400 V / 50 Hz. Celkový připojovací příkon činí 6,8 kW. Pro pneumatické funkce je nutné zajistit přívod stlačeného vzduchu.
Vzhledem k hmotnosti přibližně 2240 kg je nutné před instalací posoudit nosnost podlahy, způsob přepravy a manipulace i pracovní prostor kolem stroje. Konkrétní požadavky na jištění, tlak vzduchu a uvedení do provozu musí odpovídat platné dokumentaci výrobce.
Nejčastější otázky před nákupem
Jak silný plech nůžky ustřihnou? Ocelový plech do 4 mm při pevnosti materiálu 400–450 N/mm². Při pevnosti 700 N/mm² je maximální tloušťka 2,5 mm.
Jaká je maximální pracovní šířka? Pracovní šířka modelu MTBS 1540-40 T činí 1540 mm.
Má stroj NC řízený zadní doraz? Ano. Zadní doraz je motoricky polohovaný a jeho rozsah nastavení činí 750 mm.
Kolik střihů za minutu stroj zvládne? Výrobce uvádí maximálně 40 střihů za minutu při plné délce střihu.
Je nutný přívod stlačeného vzduchu? Ano, pro pneumatické funkce. Spotřeba vzduchu činí 12 litrů na cyklus.
Jaký je výkon motoru? Jmenovitý výkon hlavního pohonu je 5,5 kW, příkon hnacího motoru 6,27 kW a celkový připojovací příkon 6,8 kW.
Jaká je hmotnost stroje? Přibližně 2240 kg. Instalace proto vyžaduje vhodné technické a prostorové podmínky.
Pomůžeme s výběrem vhodného stroje
Pokud potřebujete ověřit vhodnost nůžek pro konkrétní druh plechu, tloušťku a četnost střihání, kontaktujte nás. Pomůžeme posoudit technické parametry a požadavky na instalaci.
Kontaktujte DobréStroje.cz →
Technické údaje vycházejí z podkladů výrobce Stürmer a z produktové technické tabulky Excel Machine Tools pro METALLKRAFT MTBS 1540-40 T, objednací číslo 3815615. Výrobce si vyhrazuje právo na technické změny. Před objednáním je nutné ověřit aktuální provedení, rozsah dodávky a instalační podmínky. Fotografie mohou zobrazovat volitelné příslušenství.
