ROJEK KDR103N FORMÁTOVACÍ PILA

Popis produktu

FORMÁTOVACÍ PILA ROJEK KDR103N DVOUMETROVÝ STŮL

SKLADOVOST UVEDENA V CENTRÁLNÍM SKLADU DODAVATELE, ODESLÁNÍ ZPRAVIDLA NÁSLEDUJÍCÍ PRACOVNÍ DEN V PŘÍPADĚ DOBÍRKY. OSOBNÍ ODBĚR MOŽNÝ PO PŘEVOZU NA SKLAD BLANSKO. V PŘÍPADĚ ZÁJMU NÁS KONTAKTUJTE PŘED OBJEDNÁNÍM.

1. Popis formátovací pily Rojek KDR 103:

• FORMÁTOVACÍ PILA Rojek KDR103N pro řezání dřeva, plastu, papíru a podobného materiálu které se jako dřevo opracovává.
• Pila Rojek disponuje předřezovým agregátem a lze na ní dělit laminátové a podobné materiály.
• Hlavní stůl formátovací pily se skládá z dvou velkých litinových stolů které jsou zespod žebrovány a přídavného plechového stolu. Žebrování litinových stolů zaručuje pevnost a perfektní rovnost. Stoly jsou vzájemně několikanásobně spojeny jak podélně, tak také příčně držákem pravítka a vzadu přes hliníkovou lištu která slouží k manipulaci větších dílců aby se nepoškrábali o hranu stolu.
• Stroj umožňuje naklápění pilového kotouče a předřezu v rozsahu 90° - 45° i výškové nastavení dřevoobráběcího nástroje
• Naklápění pilového agregátu za pomoci tyče s trapézovým závitem (některé konkurenční stroje používají pouze lankový bovden)

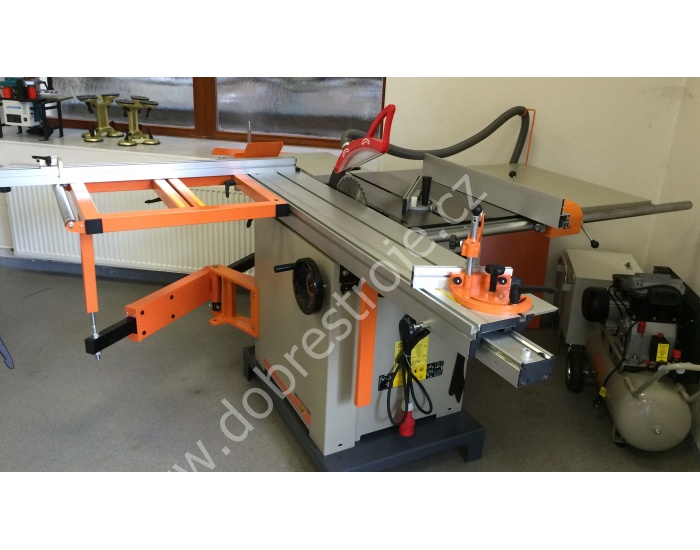

• Masivní podpěrný rám uložený na celolitinové podpěře s válečkem, lze seřizovat výškově ale také v podélném řezu
• Příčné pravítko s dorazovým překlopem, které lze upnout na podpěrný rám v předu i vzadu. Samozřejmostí je i úhlování tohoto pravítka z předního a zadního dorazu. Úhlovat můžete i malým pravítkem. který se vkládá do drážky formátovacího stolu
• Zajímavostí je také malé uhlovací pravítko z pravé strany nástroje

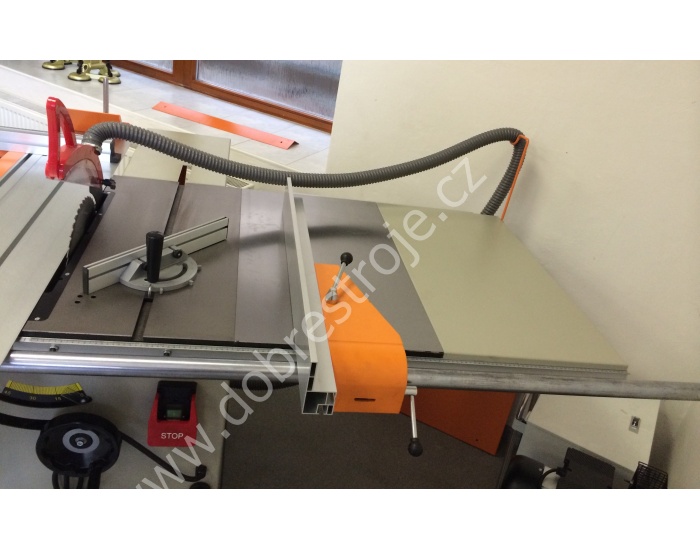

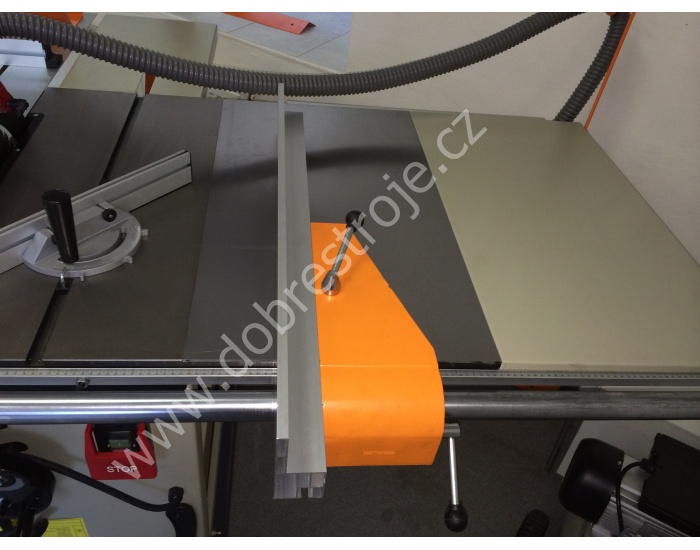

• Podélné pravítko s otočným G profilem

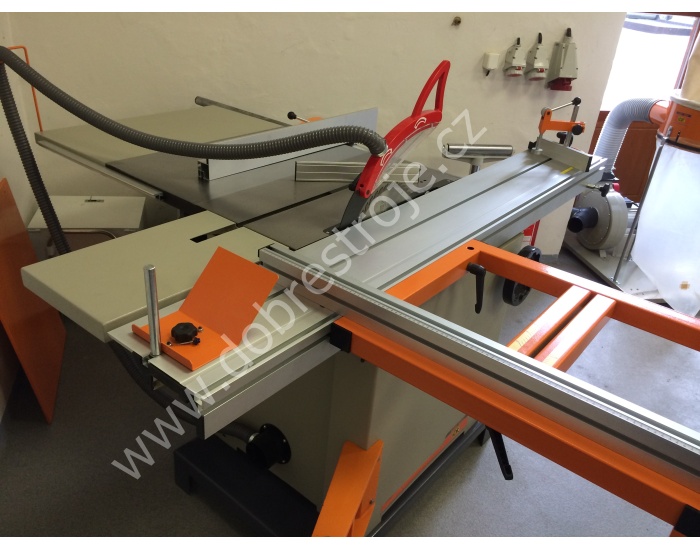

• Široký formátovací stůl uložený na kuličkovém pojezdu ve vedení tvaru V tak jako se používá u velkých formátovacích pil. Stůl je možné seřizovat podélně, příčně a lze také seřizovat i V profil za pomoci excentrických šroubů. Litinový stůl pily lze také výškově štelovat, v každém rohu stolu je závitová tyč.
• Vrchní odsávací kryt a spodní odsávání přímo od nástroje je sloučený do jednoho odsávacího vývodu 100 mm. Odsavač pilin se napojuje do jednoho centrálního svodu 100mm
• Díky své konstrukci, velkého podílu litiny stroj vykazuje velkou přesnost obrábění
• Formátovací pila KDR 103N je určena do malých dílen, pro malé řemeslníky, údržbářské dílny a náročné kutily
• Již ve standardní dodávce je formátovací pila osazena nástroji

2. Standardní výbava stroje:

• Formátovací pila je vybavena formátovacím stolem z pevnostního duralu délky 200cm
• Podpěrný rám s teleskopickým podpěrným ramenem a úhlovacím pravítkem s jedním překlopným dorazem
• Excentrický upínač
• Úhlovacího pravítko na formátovací stůl + malé úhlovací pravítko zprava pilového kotouče
• Spodní i vrchní rozvody odsávání nástrojů
• Dvojitý litinový stůl + přídavný stůl
• Dvojité podélné pravítko z Al profilu
• Příčné pravítko z Al profilu s dorazem a délkovým výsuvem
• Kryt nástrojů s koncovým spínačem pro plné zajištění bezpečnosti stroje
• Univerzální hlavní pilový nástroj o maximální velikosti 315 mm
• Univerzální předřezový nástroj o velikosti 100 mm

ILUSTRAČNÍ VIDEO - POZOR STARÝ MODEL PODÉLNÉHO PRAVÍTKA

3. Technická data dřevoobráběcího stroje:

• Výkon motoru 4 kW
• Napětí / kmitočet 400V / 50Hz
• Otáčky hlavního pilového kotouče 4500 ot/min
• Otáčky předřezávacího pilového kotouče 8500 ot/min
• Rozměr hlavního pilového kotouče max. 315 mm
• Rozměr předřezávacího pilového kotouče 100 mm
• Naklápění pilového agregátu 90°- 45°
• Maximální výška řezu 100 mm při úhlu 90° (při nástroji 315 mm) 80 mm při úhlu 45° (při nástroji 315 mm)
• Vzdálenost kotouče k podélnému pravítku 1220 mm max.
• Max. délka řezu 2000 mm
• Rozměr obalu 940×760×1040 mm + 2060×250×320 mm
• Hmotnost (čistá / celková) 285 / 325 kg
• Hlučnost (úroveň bez zatížení) 85 dB(A)

4. Možné příslušenství stroje:

• Dřevoobráběcí nástroje
• Odsavač pilin a prachu s odsávací hadicí

---

Ke všem strojům nabízíme záruční i pozáruční servis, dopravu a montáž vlastním servisním týmem. Nebojte se objednávat naše zboží přes internet, vše je řádně zabaleno aby bylo co nejvíce ochráněno před poničením.

formátovací kotoučová pila, formátka, horizontální pila, předřez

Výrobce:	ROJEK KDR
Parametr 1:	Formátovací pily ROJEK KDR
Parametr 2:	Stojanové formátovací pily ROJEK KDR 103
Parametr 3:	Stolní kotoučové formátovací pily ROJEK KDR 103
