Jak připojit k jednomu odsávání víc strojů?



odsávání pilin a prachu



Při práci se dřevem vznikají hobliny, třísky, které je třeba odsávat. Jinak byste přes odpad neviděli na obráběný materiál. V profesionální nebo kutilské dílně se k těmto účelům používají odsavače pilin, které mohou mít jedno nebo více vyústění pro hadici.




Co dělat, pokud potřebujete připojit k odsávání víc strojů a nechce se vám stále přepojovat hadice?
V tomto článku vám poradíme, jak si jednoduchým způsobem vytvořit vlastní rozvod odsávání.

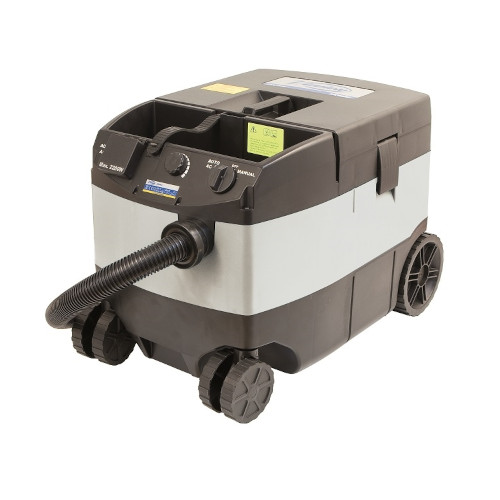

Nejprve si projděte počet strojů a typ odpadu, který budete odsávat (piliny z hoblování, řezání nebo kombinace všeho) a také velikost přípojky. Ta by měla mít v ideálním případě průměr 100 mm. U menších průměrů se používají spíše průmyslové vysavače. Vždy vycházejte z návodů a doporučených hodnot pro daný stroj (potřebný podtlak, metry krychlové a rychlost vzduchu).



Jak na vytvoření rozvodu



rozvod odsávání v dílně

Snažte se držet hadice v rovné poloze. Pro dodržení roviny používejte drátěná koryta nebo si koryto vytvořte ze dvou latí. Vždy uvažujte tak, že se proudění vzduchu podobá proudění vody. Pokud voda teče rovně, a poté má prudce zahnout nebo se zůžit, omezí se rychlost průtoku. Stejně i u vzduchu.



Odsavač umístěte v dílně tak, aby rozvod byl co nejkratší. Delší vedení přináší nežádoucí ztráty.



Na místa, kde nepotřebujete flexibilitu hadice, natáhněte hadici na maximální délku a zajistěte, aby nedocházelo k pohybu.



Odbočky z rozvodu ke strojům by měly být připojeny pod úhlem max. 45°. Větvení připojte seshora nebo z boku v úhlu max. 45° po směru proudění vzduchu.



Odbočky z rozvodu ke strojům by měly být připojeny pod úhlem max. 45°. Větvení připojte seshora nebo z boku v úhlu max. 45° po směru proudění vzduchu.



Do rozvodu nainstalujte hradítka pro efektivitu a vyváženost systému. Hliníková hradítka jsou vhodnější, jelikož izolují jednotlivé stroje a zajistí efektivní proudění vzduchu. Instalována by měla být hradítkem dolů.



Zabraňte úniku vzduchu z rozvodu. Systém, ze kterého vzduch uniká, nefunguje na maximum. Všechny přechody přelepte lepicí páskou (kobercovou nebo hliníkovou).



Antistatické hadice s kovovým drátem propojte mezi sebou a připojte ke kovové části odsavače. Propojením drátů zajistíte uzemnění proti statické elektřině, která vzniká.



Při vytvoření rozvodu je třeba pamatovat na kvalitní utěsnění jednotlivých částí systému, aby nedocházelo ke ztrátám a odsávání fungovalo v celé délce rozvodu.

Příklad jednoduchého napojení výkonově nenáročného systému:

odsávací příslušenství

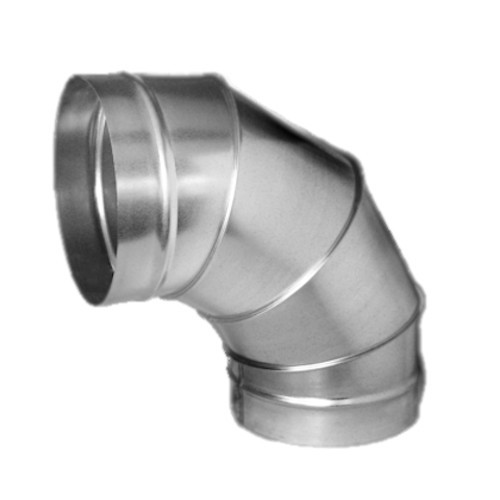

1. Kolena pro hadici 100 mm



koleno pro hadici 100 mm





Koleno má mírný rádius, který vytváří menší odpor vzduchu a zároveň minimalizuje riziko ucpání potrubí.

Otočné koleno s kulovým kloubem pro napojení odsávací hadice. Umožňuje velkou pohyblivost a přizpůsobení.

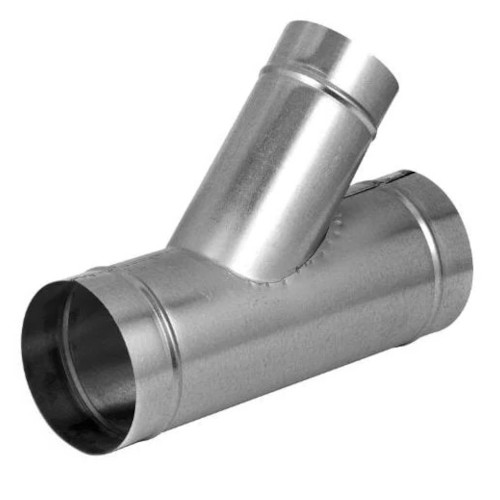

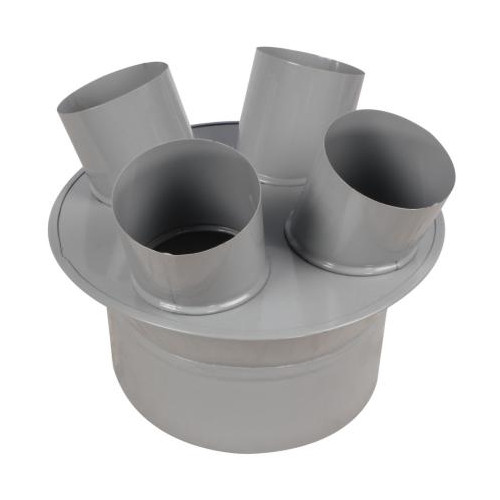

2. Odbočky pro odsávací hadici 100 mm

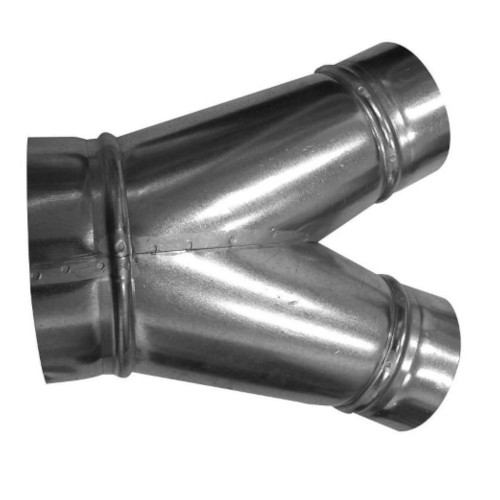

T odbočka hadice nebo potrubí je vyrobena z vysoce kvalitního ABS plastu s hladkým vnitřním otvorem. Vnější průměr odbočky dokonale sedí do vnitřního otvoru ohebné hadice. Určeno pro hadice o průměru 100mm. Lepšího proudění vzduchu dosáhnete pomocí kalhotového kusu, kde se vzduch rozdělí pod mírnějším úhlem ve tvaru písmene Y.

3. Hradítka

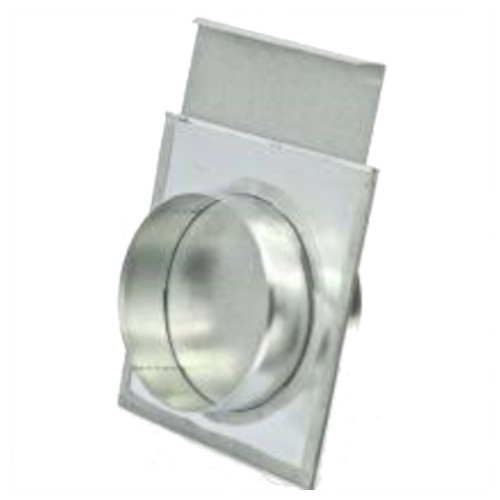

Hradítka IGM pro odsavače

Hradítka umožňují řídit proud vzduchu mezi jedním odsavačem a dvěma či více stroji. Zavřením jednoho hradítka a otevřením jiného můžete směrovat odsávání k požadovanému stroji a uzavřít jiné. Takto můžete odsávat tam, kde je třeba. Důležité je neuzavřít všechny hradítka v systému. Vždy jedno hradítko průchozí. Hradítka jsou pouze pro systém odsávání pilin. Nejsou určené pro zatěsněný systém na digestoře a podobné účely.

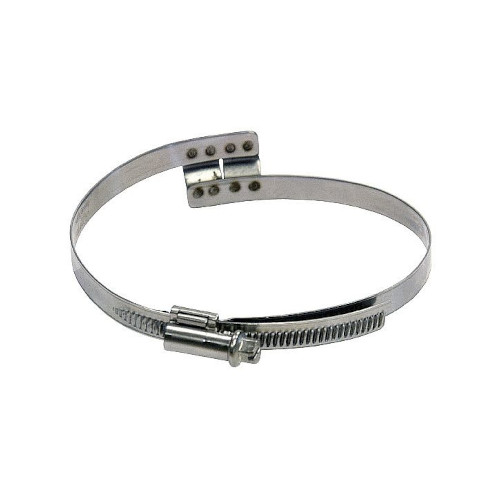

4. Spony 100 mm

Rychloupínací dvojitá spona - Rychlá výměna hadice z jednoho stroje na druhý. Spona funguje jako pružina a můžete ji ovládat jednou rukou. Rozsah 98-109 mm. Dodáváno po dvou kusech.

Rychloupínací spona s můstkem - Ocelová spona s plastovou rukojetí pro snadné použití. Rozsah 92-110 mm. Má můstek pro drát hadice. Užitečná, pokud potřebujete rychle sundat hadici bez použití šroubováku.

5. Podlahové odsávací trubice a koncovky

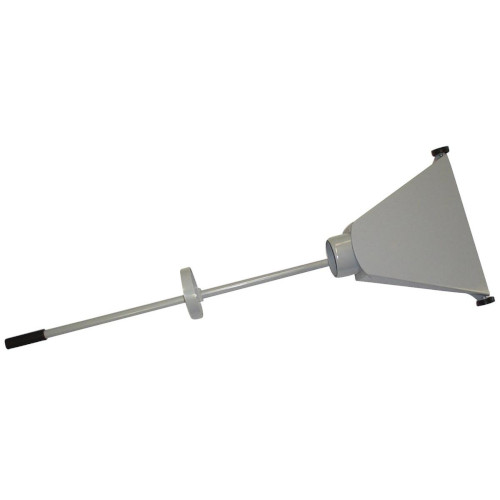

Ruční odsávací hubice - Jednoduše připojte 100mm hadici k nástavcí a odsavači a pusťte se do práce" Pohodlná rukojeť zajišťuje snadné použití. Dodává se s úchyty na zeď pro snadné uložení a hadicovou sponou.

Podlahová koncovka - Odsávací koncovka funguje jako sběrné místo, ke kterému je třeba odpad namést.

6. Montážní a zemnící sada 12 m

Zemnící a montážní sada IGM pro odsávání

V odsávacím systému sestaveném z hadic nebo plastových trubek a komponentů může vzniknout statická elektřina, která by mohla způsobit požár. Proto je nutné plastové odsávací komponenty propojit zemnícím drátem s hadicí a bezpečně uzemnit na kostru odsavače i stroje a svést.

7. Kovové držáky pro hadici 100 mm

Pro upevnění odsávacích flexibilních hadic na strop nebo stěnu. Každé balení obsahuje 5 kusů. Spojovací materiál není součástí dodávky. V nabídce naleznete také držák na zavěšení.

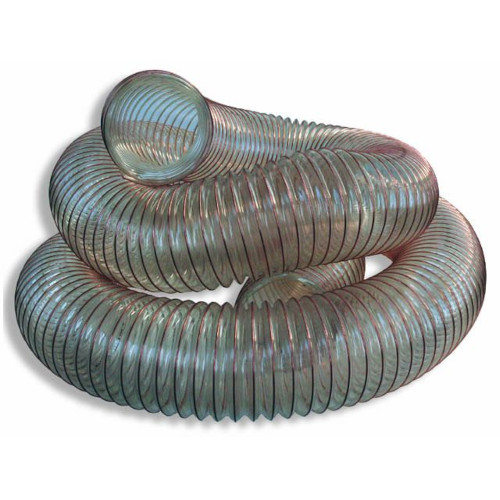

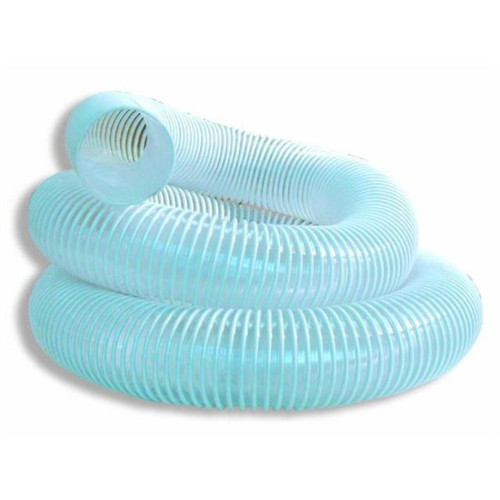

8. Hadice - různé délky, průměry. Pro dřevoobráběcí stroje klasické hadice. Pro brusky a statiku (odsavače do výbušného prostředí) antistatické hadice.

Odsávací trubice IGM

Dále v nabídce najdete také koncovky a prodlužovací spojky...

Koncovky a redukční mutlikoncovky

koncovky a redukční multi-koncovky IGM

Koncovka je určena pro rychlé připojení odsávací hadice 100 mm ke stroji. Jeden konec koncovky má vnější průměr pro uchycení hadice pomocí spony. Druhý konec vnitřním průměrem nasadíte na odsávací hrdlo stroje.

Redukční multi-koncovka nabízí 5 různých velikostí pro vytvoření 2 a více redukcí. Jednoduše vyříznete potřebnou sekci pilou s jemným zubem. Průměry: 25 mm, 50 mm, 63 mm, 75 mm a 100 mm (uvedené veličiny jsou vnější průměry).

Prodlužovací spojky pro hadici 100 mm

prodlužovací spojky IGM

Jde o rychlý a elegantní způsob spojování dvou hadic dohromady. Hadice je třeba zajistit sponou. K dispozici jsou spojky o průměru 100 mm.

Flexibilní gumová spojka má několik použití - připojení hradítka ke stroji, spojení potrubí průměru 100mm přímo ke stroji, nebo flexibilní spojení potrubí průměru 100mm s možností nastavení mírného úhlu.



Větší rozvody odsávání je lepší si nechat udělat profesionální firmou.

Rozvod odsávání vám pomůže uspořádat prostor v dílně, nebude překážet a zabezpečí čistotu při práci.









ODSÁVÁNÍ

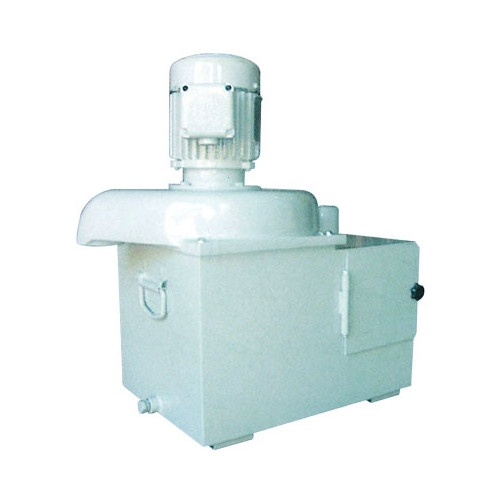

Nejdůležitější způsob místního větrání. Zařízení pro odsávání se skládá z ventilátoru, sacího potrubí s nástavcem a z výtlačného potrubí, dopravujícího odsávaný plyn, popřípadě páry do atmosféry nebo k regeneračnímu zařízení. Při odsávání prachu se zařízení vybavuje odlučovači prachu.

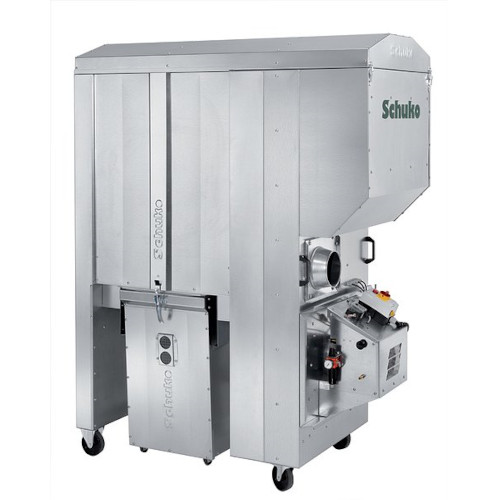

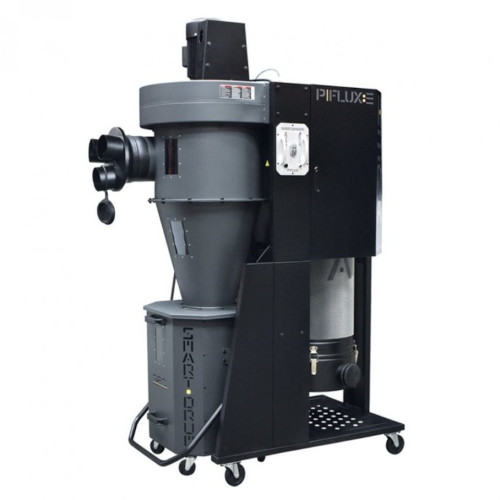

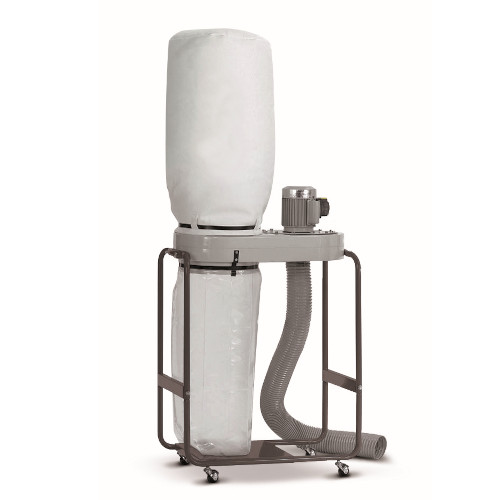

ODSAVAČE PILIN PRO DOMÁCÍ, ŘEMESLNÉ A PROFI DÍLNY

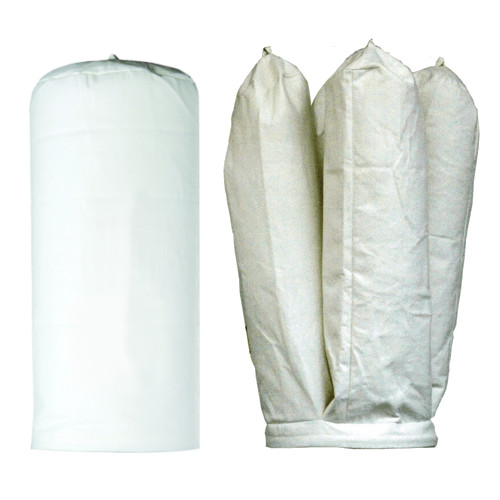

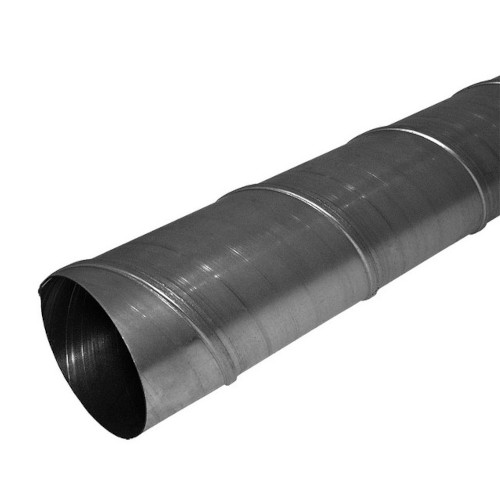

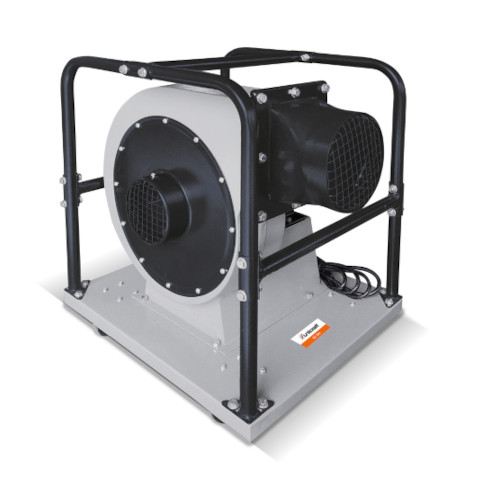

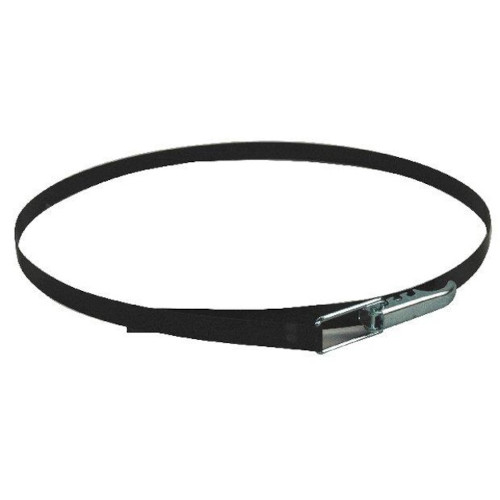

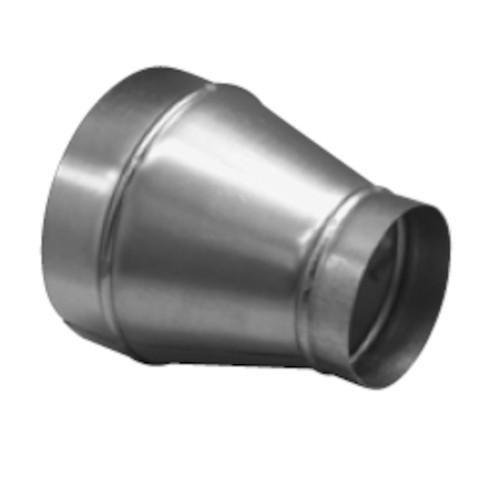

Vážení zákazníci, naskladnili jsme pro Vás velké množství odsavačů značek HOLZMANN, ROJEK KDR, ZIPPER, HOLZSTAR a dalších. V sekci odsávací technika také naleznete kompletní příslušenství jako odpadní, filtrační vaky, odsávací hadice, upínací pásky, ventilátory a také plechové prvky pro odsávací rozvody včetně potrubí.

Pro malé stroje v domácí dílně doporučujeme odsavač Zipper ASA550

  • Odsávací kapacita 1150 m3/h
  • Nejlepší poměr cena / výkon
  • Spodní část odsavače na trubkovém rámu s velkými kolečky pro transport odsavače po dílně
  • Filtrační plocha 0,8 m2
  • Podtlak 700 Pa
  • Odpadní vak 65 L
  • K odsavači hadice ZDARMA

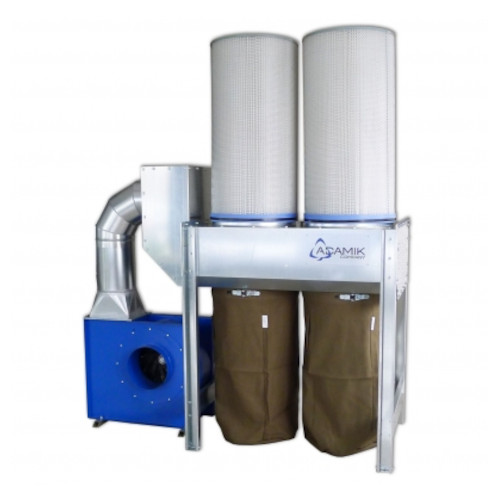

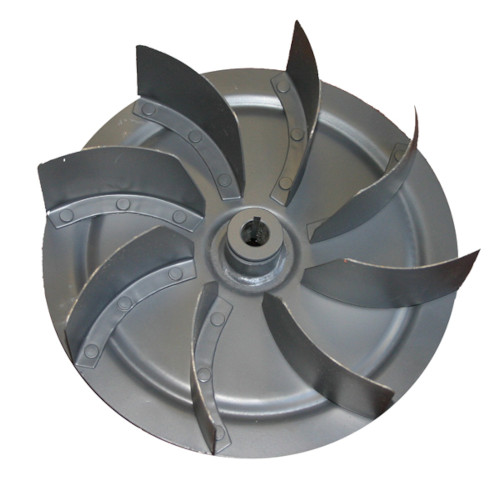

Pro řemeslné dílny doporučujeme odsavač Holzmann ABS2480 s kovovým nýtovaným větrným rotorem a výkonem 2480 m3/h!

  • Motor S6 1,5 kW
  • Odpadní vak o objemu 300 l
  • Průměr vaků 500 mm
  • K odsavači ZDARMA rozdvojka s uzávěrem 2x100 mm

Máte požadavek na velký výkon a potřebujete stabilní odsavač s motorem uprostřed, máme řešení. Odsavač Holzmann ABS4000 - 3900 m3/h

  • Podtlak 2100 pa
  • Motor S6 2,8 kW
  • Odsávací vstup 150 mm + ZDARMA roztrojka 3x 100mm

Extrémní výkon při zachování kompaktních rozměrů s možností transportu po dílně? Ano lze s odsavačem Holzmann ABS5340P

  • Odsávací kapacita 5340 m3/h
  • Rychlost vzduchu 29 m/sec!!
  • Podtlak 2340 Pa
  • Motor 3,7kW
