NUMCO CNC ROUTER SHG 0609
NUMCO CNC ROUTER SHG 0609
Popis produktu
NUMCO SHG 0609 – CNC router 600 × 900 × 120 mm
Tříosý CNC router pro přesné frézování a gravírování • Pracovní rozsah X/Y/Z: 600 × 900 × 120 mm • Vřeteno: 1,5 kW • Otáčky: 0–24 000 ot/min • Upínání: ER16 • Opakovatelná přesnost: ±0,02 mm • Pracovní stůl: 780 × 1300 mm • Řízení: ARMOTE • Napájení: 230 V • Hmotnost: 195 kg
Klíčové parametry
Pracovní rozsah X/Y/Z600 × 900 × 120 mmVřeteno a otáčky1,5 kW / 24 000Opakovatelná přesnost±0,02 mm

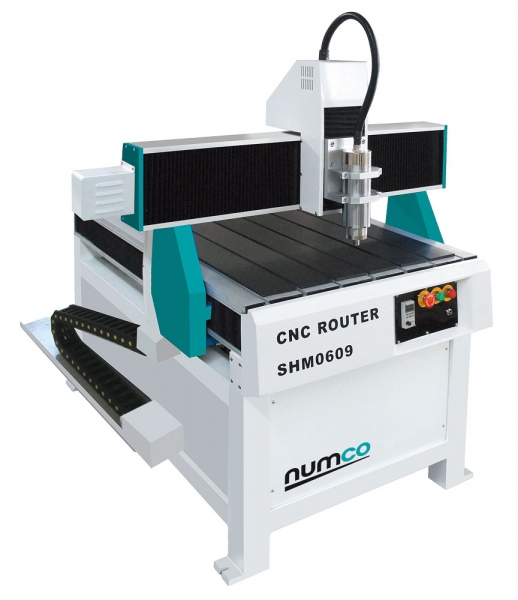

NUMCO SHG 0609 je tříosý CNC router určený pro přesné frézování, gravírování a tvarové obrábění dřeva, plastů a slitin neželezných kovů. Pracovní rozsah 600 × 900 × 120 mm poskytuje prostor pro výrobu panelů, forem, elektrod, nápisů, prototypů a středně velkých dílů.
Stroj kombinuje ocelový rám, portál z hliníkového odlitku, kuličkové šrouby a vysokootáčkové vřeteno s upínáním ER16. Řídicí systém ARMOTE spolu s ručním MPG ovladačem a dodávaným 2,5D CAD/CAM softwarem GRAVOSTAR usnadňuje přípravu programu, seřízení i opakovanou výrobu.
Hlavní přednosti CNC routeru NUMCO SHG 0609
Pracovní rozsah 600 × 900 mmRozsah 600 × 900 × 120 mm pro panely, formy, prototypy a středně velké díly.Opakovatelnost ±0,02 mmPřesné vedení a kuličkové šrouby podporují stabilní výsledky v opakované výrobě.Vřeteno 1,5 kWAž 24 000 ot/min a upínání ER16 pro jemné gravírování i tvarové frézování.Řízení ARMOTEUživatelsky přívětivé ovládání doplněné ručním MPG ovladačem a nástrojovou sondou.Robustní rám a portálOcelový rám a portál z hliníkového odlitku podporují stabilitu a omezují vibrace.Software GRAVOSTARDodávaný 2,5D CAD/CAM software pro přípravu a úpravu výrobních programů.
Co je NUMCO SHG 0609 a k čemu slouží?
CNC router NUMCO SHG 0609 je počítačově řízený tříosý frézovací stroj. Podle připraveného programu automaticky pohybuje nástrojem v osách X, Y a Z a umožňuje vyrábět opakovatelné 2D i 2,5D tvary, kapsy, otvory, nápisy, reliéfy a obrysové díly.
Pracovní plocha 600 × 900 mm je vhodná pro reklamní a nábytkářskou výrobu, prototypové dílny, školy i kusovou a malosériovou produkci. Napájení 230 V usnadňuje instalaci; konkrétní dosažitelná kvalita a produktivita závisí na obráběném materiálu, nástroji, upnutí a zvolených řezných podmínkách.
Pro koho je CNC router NUMCO SHG 0609 vhodný?
Model je vhodný pro reklamní a nábytkářskou výrobu, modeláře, prototypové dílny, školy, vývojová pracoviště a menší výrobní firmy. Uplatní se při výrobě panelů, štítků, forem, elektrod, dekorativních prvků, prototypů a tvarově složitějších dílů.
Router lze použít pro vhodné plasty, dřevo a deskové materiály i slitiny neželezných kovů, například hliník, měď nebo mosaz. Před zahájením práce je vždy nutné ověřit vhodnost nástroje, způsob upnutí, chlazení nebo odsávání a bezpečné pracovní parametry.
Konstrukce, vedení a pohony os

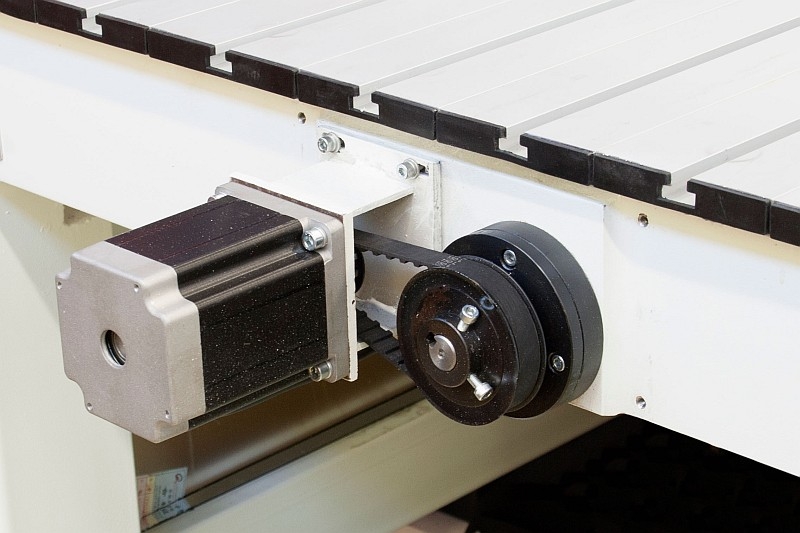

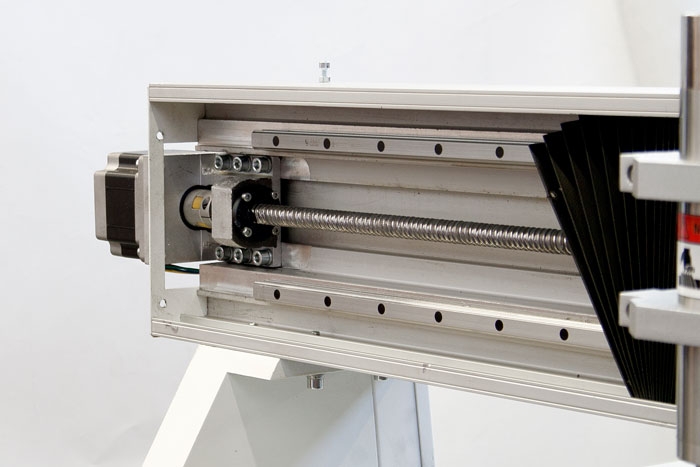

Rám stroje je z ocelových profilů a portál z hliníkového odlitku. Osy X a Y využívají lineární vedení a kuličkové šrouby, osa Z kluzné tyče a kuličkový šroub. Pohyb zajišťují krokové motory a referenční polohy sledují indukční snímače.
Pracovní stůl o rozměru 780 × 1300 mm je vybaven T-drážkami pro mechanické upínání obrobků a přípravků. Pracovní posuv dosahuje 6000 mm/min a rychloposuv 9000 mm/min.
Vřeteno, řízení a software
Vysokootáčkové vřeteno má výkon 1,5 kW, rozsah 0–24 000 ot/min a upínání nástroje pomocí kleštin ER16. Konstrukce vřetena je určena pro přesné frézování a gravírování menšími nástroji; výrobce uvádí garantovanou házivost nižší než 0,01 mm.

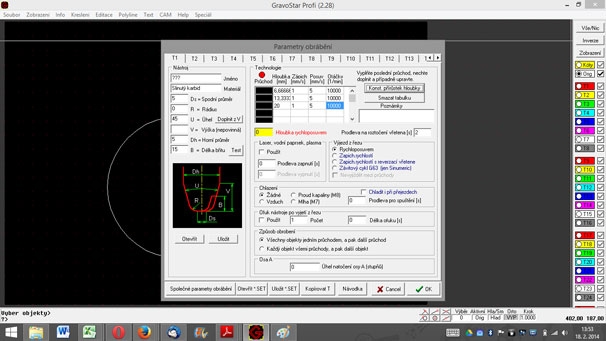

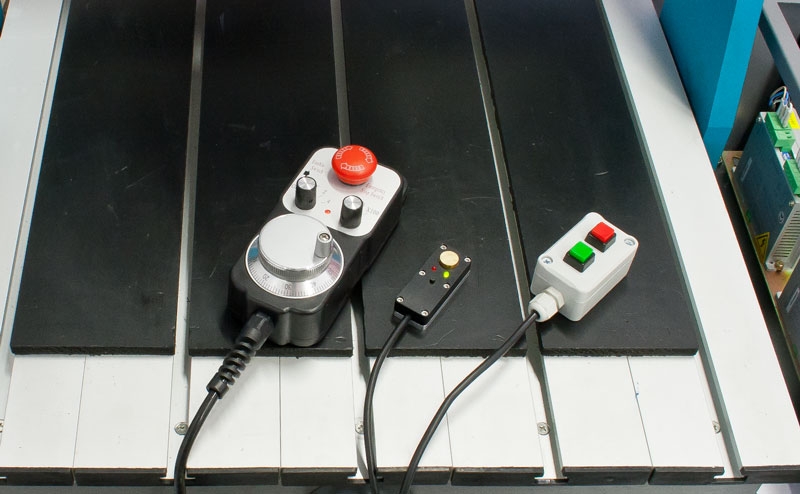

Řídicí systém ARMOTE umožňuje ovládání pohybu os a zpracování výrobních programů. Součástí základního vybavení je ruční MPG ovladač, sonda pro určení délkové korekce nástroje a 2,5D CAD/CAM software GRAVOSTAR.
Technické parametry CNC routeru NUMCO SHG 0609
Obráběné materiály a možnosti použití
NUMCO SHG 0609 lze podle zvoleného nástroje a technologických podmínek použít pro obrábění vhodných slitin hliníku a dalších neželezných kovů, technických plastů, plexiskla, kompozitních desek, masivního dřeva, překližky, MDF a dalších deskových materiálů.
Stroj je vhodný pro gravírování, obrysové frézování, kapsování, vrtání a tvarové obrábění v rozsahu odpovídajícím jeho konstrukci. Pro každý materiál je nutné použít vhodný nástroj, bezpečné upnutí a správně nastavené otáčky, posuv a hloubku záběru.
Rozsah dodání NUMCO SHG 0609
Součástí základního provedení stroje jsou:
- CNC router NUMCO SHG 0609 s řídicím systémem ARMOTE,
- vysokootáčkové vřeteno 1,5 kW s upínáním ER16,
- 2,5D CAD/CAM software GRAVOSTAR,
- ruční MPG ovladač,
- sonda pro určení délkové korekce nástroje,
- ovladač START/STOP pro opakované zpracování programu,
- nástavec na odsávání,
- základní rychloupínky,
- matice pro upnutí kleštiny ER16,
- nivelační prvky pro ustavení stroje.
Kleštiny, obráběcí nástroje, strojní svěrák, vakuový stůl, odsávací zařízení, chlazení a další volitelné příslušenství nejsou součástí základního rozsahu dodání, pokud není u konkrétní nabídky uvedeno jinak.
Video: CNC router NUMCO řady 0609 v provozu
Podívejte se na oficiální ukázku CNC routeru NUMCO velikostní řady 0609. Video představuje práci stroje, jeho konstrukci a praktické možnosti použití.
Video zveřejnil oficiální kanál společnosti První hanácká BOW. Ve videu je stroj označen jako NUMCO SHM 0609, zatímco aktuálně nabízený produkt nese označení SHG 0609; konkrétní provedení a výbava se proto mohou lišit. Pokud se přehrávač nezobrazí, otevřete video přímo na YouTube.
Požadavky na provoz a bezpečné používání
CNC router musí být odborně ustaven na stabilním podkladu a provozován obsluhou seznámenou s řídicím systémem, upínáním obrobků a pravidly CNC obrábění. Před spuštěním je nutné zkontrolovat nástroj, kleštinu, upnutí materiálu, nulové body, korekce i dráhu programu.
Podle obráběného materiálu zajistěte vhodné odsávání nebo chlazení a používejte předepsané osobní ochranné prostředky. Montáž, elektrické připojení, obsluha a údržba se musí řídit aktuálním návodem a pokyny dodavatele.
Často kladené otázky k CNC routeru NUMCO SHG 0609
Jaký pracovní rozsah má NUMCO SHG 0609?
Pojezdy os X, Y a Z jsou 600 × 900 × 120 mm. Pracovní stůl má rozměr 780 × 1300 mm.
Jaké materiály lze na stroji obrábět?
Při použití vhodného nástroje a technologických parametrů je router určen pro dřevo, deskové materiály, plasty a slitiny neželezných kovů.
Jaké vřeteno je součástí základního provedení?
Základní konfigurace obsahuje vřeteno o výkonu 1,5 kW s otáčkami do 24 000 ot/min a upínáním ER16.
Co znamená opakovatelná přesnost ±0,02 mm?
Jde o schopnost stroje opakovaně najet do stejné polohy. Výsledná přesnost obrobku závisí také na nástroji, materiálu, upnutí, programu a správném seřízení.
Je CAD/CAM software součástí dodání?
Ano. K routeru je dodáván 2,5D CAD/CAM software GRAVOSTAR určený pro přípravu výrobních programů.
Lze stroj připojit k běžné síti 230 V?
Základní elektrické připojení stroje je 230 V. Konkrétní jištění a podmínky instalace je nutné ověřit podle dokumentace dodávané se strojem.
Je vakuový stůl součástí základní výbavy?
Ne. Základní stůl je vybaven T-drážkami. Vakuový stůl a další rozšíření patří mezi volitelné příslušenství.
K modelu NUMCO SHG 0609 lze doplnit kleštiny ER16, upínky, strojní svěrák, sady fréz, odsávací příslušenství a další vybavení podle obráběného materiálu a zamýšlené technologie.
