Úvod » KOVOOBRÁBĚCÍ STROJE » FRÉZKY NA KOV » UNIVERZÁLNÍ FRÉZKY » OPTIMUM OPTIMILL MT130S + ZDARMA UPÍNKY
OPTIMUM OPTIMILL MT130S + ZDARMA UPÍNKY
OPTIMUM OPTImill MT 130 S univerzální frézka na kov 400 V
Popis produktu
OPTIMUM OPTImill MT 130 S – univerzální frézka na kov 400 V s digitálním odměřováním
Univerzální frézka na kov pro vertikální i horizontální obrábění s masivní litinovou konstrukcí a strojním posuvem ve všech třech osách. Pracovní stůl má rozměr 1270 × 300 mm, vřeteno ISO 40 pracuje v rozsahu 45–1660 ot/min a digitální odměřování usnadňuje přesné polohování při kusové i menší sériové výrobě.
Klíčové parametry
Pracovní stůl1270 × 300 mmRozsah otáček45–1660 ot/minUpnutí vřeteneISO 40 DIN 2080
Přednosti ↓Co potřebuji ↓Parametry ↓Co zvládne ↓V balení ↓Příslušenství ↓Alternativy ↓Video ↓Návod ↓Otázky ↓
OPTIMUM OPTImill MT 130 S je těžká univerzální frézka určená pro obrábění kovů v dílnách, údržbě a výrobních provozech. Umožňuje vertikální i horizontální frézování a její frézovací hlavu lze natáčet pro obrábění pod různými prostorovými úhly. Masivní konstrukce z litiny Meehanite, kalená vedení a převodová kola pracující v olejové lázni podporují klidný chod a stabilitu při obrábění.
Stroj je vybaven automatickým posuvem stolu v osách X, Y a Z, centrálním mazáním, chladicím zařízením a pracovním LED osvětlením. Digitální odměřování polohy usnadňuje kontrolu polohy jednotlivých os a zrychluje opakované obráběcí operace. Křížový stůl 1270 × 300 mm má tři T-drážky 14 mm s roztečí 80 mm a maximální zatížení 200 kg.
Hlavní přednosti OPTIMUM OPTImill MT 130 S
Vertikální i horizontální frézováníJedna frézka pokrývá široké spektrum běžných frézovacích operací a umožňuje práci také v horizontální poloze.Strojní posuv X, Y a ZServopohon zajišťuje automatické pracovní posuvy ve všech třech osách a usnadňuje rovnoměrné obrábění.Masivní konstrukce MeehaniteTěžké litinové provedení s hmotností 1450 kg pomáhá tlumit vibrace a vytváří stabilní základ pro přesné obrábění.Digitální odměřování polohyPřímé odečítání polohy os zjednodušuje nastavování rozměrů a opakované pracovní operace.
Kdy dává OPTIMUM OPTImill MT 130 S smysl?
- potřebujete univerzální konvenční frézku pro vertikální i horizontální obrábění kovů
- chcete automatické pracovní posuvy v osách X, Y i Z
- pracujete s obrobky na stole 1270 × 300 mm do hmotnosti 200 kg
- využijete robustní ISO 40 vřeteno a rozsah 45–1660 ot/min
Jiný model porovnejte, pokud potřebujete výrazně větší pracovní stůl, delší pojezdy, vyšší nosnost obrobku nebo větší maximální průměr frézovací hlavy.
Konzultovat vhodné řešení →Co potřebujete před koupí a k provozu
Třífázové napájení 400 VElektrické připojení a kontrolu instalace musí provést kvalifikovaný elektrikář podle místních předpisů.Nosný a rovný podkladPodlaha musí bezpečně přenést hmotnost stroje 1450 kg a umožnit jeho přesné vyrovnání.Pevné ukotveníVýrobce požaduje ukotvení stroje k podlaze čtyřmi kotvicími šrouby; kotevní prvky nejsou součástí dodávky.Prostor pro dopravu a obsluhuPro manipulaci návod uvádí vysokozdvižný vozík s nosností 1,5 t nebo jeřáb a vrata minimálně 1800 × 2000 mm; kolem stroje ponechte prostor pro obsluhu a servis.
Technické parametry OPTIMUM OPTImill MT 130 S
| Parametr | Hodnota |
|---|---|
| Model | OPTImill MT 130 S |
| Elektrické připojení | 400 V / 3 Ph / 50 Hz |
| Celkový příkon | 6 kW |
| Výkon hnacího motoru | 3 kW |
| Servomotor posuvu stolu | 3 kW |
| Motor čerpadla chladicí kapaliny | 60 W |
| Upnutí vřetene | ISO 40 DIN 2080 |
| Utahovací tyč | M16 |
| Otáčky vřetene při 50 Hz | 45–1660 ot/min |
| Počet rychlostních stupňů | 11 |
| Rozměr křížového stolu | 1270 × 300 mm |
| Max. nosnost křížového stolu | 200 kg |
| T-drážky – velikost / rozteč / počet | 14 / 80 / 3 mm |
| Vyložení | 150–550 mm |
| Ruční rozsah posuvu X | 720 mm |
| Strojní rozsah posuvu X | 650 mm |
| Rychlost posuvu X | 30–830 mm/min |
| Rychloposuv X | 1335 mm/min |
| Ruční rozsah posuvu Y | 300 mm |
| Strojní rozsah posuvu Y | 220 mm |
| Rychlost posuvu Y | 30–830 mm/min |
| Rychloposuv Y | 1335 mm/min |
| Ruční rozsah posuvu Z | 400 mm |
| Strojní rozsah posuvu Z | 320 mm |
| Rychlost posuvu Z | 23–625 mm/min |
| Rychloposuv Z | 1000 mm/min |
| Naklopení / otočení frézovací hlavy | 360° |
| Průtok chladicí kapaliny | 12 l/min |
| Rozměry stroje | 1760 × 1550 × 1700 mm |
| Hmotnost stroje | 1450 kg |
| Objednací číslo výrobce | 3344110 |
| EAN / GTIN | 4030635038600 |
Co zvládne OPTIMUM OPTImill MT 130 S
| Pracovní údaj | Hodnota |
|---|---|
| Max. průměr stopkové frézy | 20 mm |
| Max. průměr nožové hlavy | 100 mm |
| Ruční pojezd X / Y / Z | 720 / 300 / 400 mm |
| Strojní pojezd X / Y / Z | 650 / 220 / 320 mm |
| Pracovní posuv X / Y | 30–830 mm/min |
| Pracovní posuv Z | 23–625 mm/min |
| Max. zatížení stolu | 200 kg |
| Vyložení vřetene | 150–550 mm |
Co je v balení OPTIMUM OPTImill MT 130 S
- Digitální odměřování polohy
- Frézovací trn pro horizontální frézování ISO 40
- Upínací trn pro frézu Ø 32 mm
- Seřizovací nářadí
Porovnejte také vhodné alternativy
Kompaktnější univerzální frézka stejné řady s pracovním stolem 1120 × 260 mm a menšími pojezdy.
Zobrazit OPTIMUM OPTImill MT 100 →Větší univerzální frézka pro vyšší nároky na pracovní prostor, delší pojezd osy X a větší zatížení stolu.
Zobrazit OPTIMUM OPTImill MT 200 →Výkonnější a výrazně větší model s pracovním stolem 1600 × 360 mm, ISO 50 a vyšší kapacitou frézování.

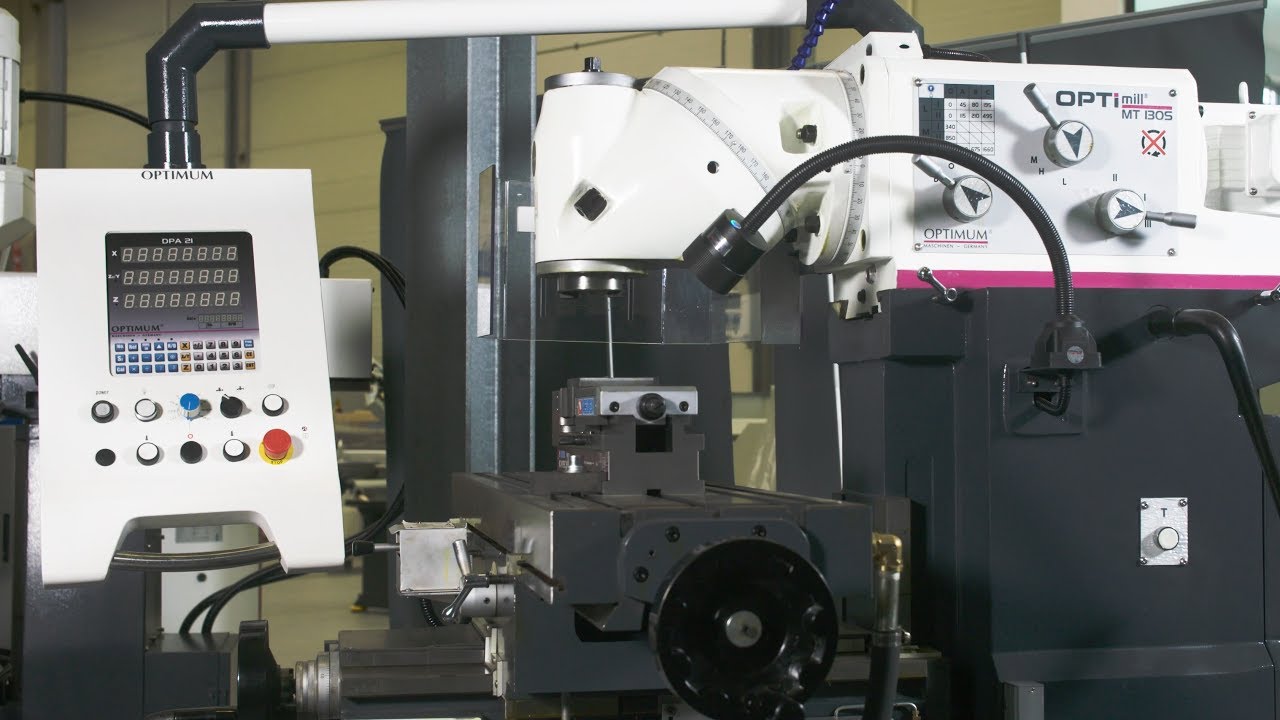

Zobrazit OPTIMUM OPTImill MT 230 S →Video k OPTIMUM OPTImill MT 130 S
Návod k OPTIMUM OPTImill MT 130 S
Bezpečné používání univerzální frézka na kov
Stroj je určen pro frézování studeného kovu a dalších zdravotně nezávadných a nehořlavých materiálů běžnými vrtacími a frézovacími nástroji. Před uvedením do provozu se seznamte s návodem, ochrannými prvky a bezpečnými pracovními postupy.
Při práci používejte odpovídající osobní ochranné prostředky. Návod uvádí hladinu akustického tlaku 79–82 dB(A) ve vzdálenosti 1 m; podle skutečných podmínek pracoviště může být nutná ochrana sluchu.
Nejčastější otázky před nákupem
Je OPTIMUM OPTImill MT 130 S vhodná pro horizontální frézování?
Ano. Stroj umožňuje vertikální i horizontální frézovací polohu a v rozsahu dodávky je příslušenství pro horizontální frézování.
Má MT 130 S automatický posuv ve všech osách?
Ano. Strojní posuv je k dispozici v osách X, Y i Z; pracovní rozsahy jsou 650 mm v X, 220 mm v Y a 320 mm v Z.
Jak velký obrobek lze upnout na stůl?
Křížový stůl má rozměr 1270 × 300 mm a výrobce uvádí maximální nosnost 200 kg. Skutečnou upnutelnost vždy ovlivňuje tvar obrobku, upínací prostředky a požadovaný pohyb os.
Jaké nástroje lze použít?
Vřeteno používá upnutí ISO 40 DIN 2080. Ověřená kapacita je do 20 mm pro stopkovou frézu a do 100 mm pro nožovou hlavu.
Co je potřeba připravit před instalací?
Je nutné zajistit třífázové napájení 400 V, nosný rovný podklad, prostor pro bezpečnou obsluhu a pevné ukotvení stroje. Stroj váží přibližně 1450 kg.
Je k dispozici český návod?
Ano. Pro objednací číslo 3344110 je dohledaný český návod k obsluze MT 130 S.
