GRIGGIO QUADRA 400 3DIGIT FORMÁTOVACÍ PILA (400V)
FORMÁTOVACÍ PILA GRIGGIO QUADRA 400 3DIGIT
Popis produktu
FORMÁTOVACÍ PILA GRIGGIO QUADRA 400 DIGIT

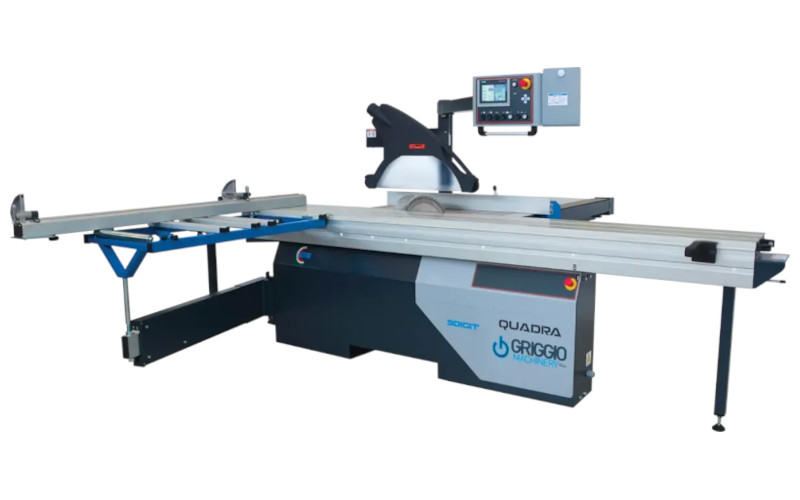

Ilustrační foto - Formátovací pila GRIGGIO QUADRA 400 3DIGIT (fotografie může obsahovat volitelnou výbavu stroje)
POPIS:
GRIGGIO MACHINERY je Italský výrobce dřevoobráběcích strojů založený druhou a třetí generací Filippo a Paola Griggia, která je od roku 1946 lídrem v odvětví dřevozpracujících strojů.
Profesionální formátovací pila GRIGGIO řady QUADRA 400 PLUS
Konstrukce těchto formátovacích pil je velmi robustní díky svařovanému ocelovému rámu, který je práškově lakován.
Formátovací stůl 3200 mm (s prořezem včetně předřezu 3005 mm) s kladkami vedenými na chromovaných kalených tyčích. Záruka na hladkost a přesnost tyčí a kol z kalené a broušené oceli platí 10 let.
Pilu je možné osadit pilovým kotouče o průměru až 400 mm včetně předřezového kotouče s prořezem až 130 mm.
- Ovládací panel s dotikovou obrazovkou 7"
- PLC SIEMENS pro řízení 3os.
- Možnost uložení až 100 pracovních programů
- Programování výšky, náklonu a polohy vodítka s automatickou korekcí.
- Automatický výpočet horních a spodních rozměrů řezaného dílce
- Kompletní nabídka pro vícenásobné řezy
- Motorické naklápění pilové jednotky
- Motorický zdvih pilového kotouče pro snané nastavení výšky pilového kotouče

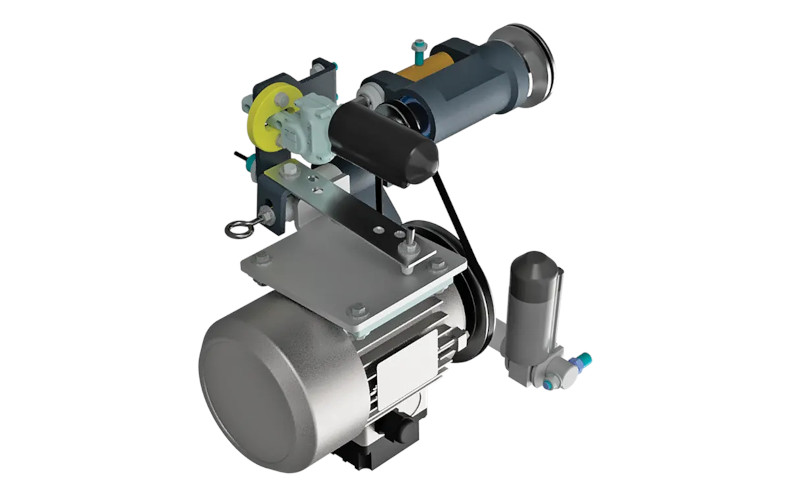

- Předřezová jednotka - s motorem 0,55 kW. Motoricky stavitelná předřezová jednotka ve 2 osách. Motorizované nastavení skrz. ON-OFF lineární motor/převodový motor s pamětí.
- Ochranný odsávací kryt - Perfektně navržený systém odvodu třísky podpořený horním odsávacím vývodem 80 mm pro maximální sání. Celý horní systém odsávání je uložen na lineárním vedení pro snadné nastavení až do výšky výška 170 mm.
- Pilová jednotka zcela z litiny s možností naklopení. Motorické zvedání pilové jednotky. Ruční změna otáček (3000-4000-5000 ot./min.) Motorizované pohyby lineárními pohony zajišťují maximální ochranu před prachem a dlouhou životnost. Celoživotní ZÁRUKA na půlměsíce z tvárné litiny zajišťující přesné naklápění.
- Formátovací posuvný stůl s kladkami vedenými na chromovaných ocelových tyčích. Horní a dolní konstrukce vozíku s žebrováním pro zvýšení konstrukční tuhosti. Stírací články celkem 8ks (čističů) s ostrou hranou pro dokonalé čištění posuvných vodítek. Záruka na hladkost a přesnost tyčí a kol z kalené a broušené oceli platí 10 let
- Podpěrný rám s teleskopickým příčným pravítkem - podpěrný rám upnutý na formátovacím posuvném stole s válečkem na konci pro snadný posuv dlouhých dílců. Na podpěrném rámu je připevněno příčné pravítko se dvěma dorazi a možným úhlováním.

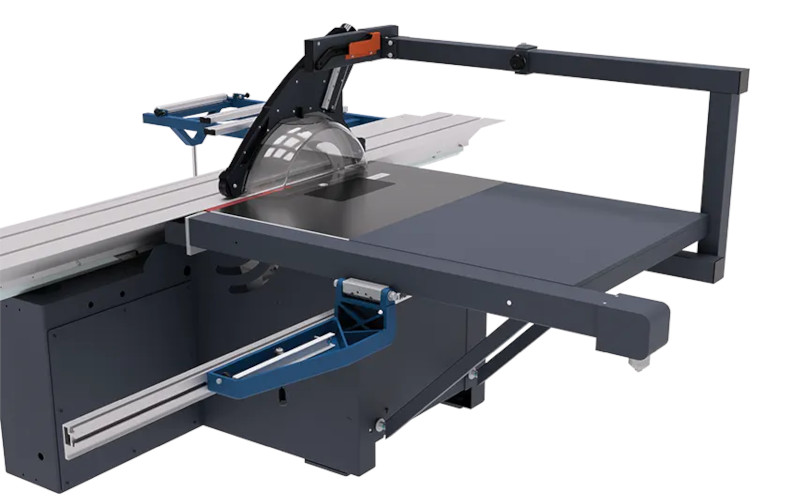

- Motorické paralelní pravítko - pro podélné řezání (na pravé straně pilového kotouče) s šíří řezu 1600 mm. Programované paralelní pravítko s kuličkovým šroubovým převodem a přesným lineárním vedením s elektrickou brzdou pro přesné nastavení pravítka. Maximální rychlost posuvu 15 m/min. V případě potřeby je paralelní pravítko možné překlopit pod uroveň pracovního stolu.
TECHNICKÉ PARAMETRY:
| Maximální průměr hlavního kotouče: | 400 mm |
| Průměr hlavního vřetene: | 30 mm |
| Výkon hlavního motoru: | 5,5 kW |
| Otáčky: | 3000/4000/5000 ot./min. |
| Naklápění kotouče (motoricky): | 0 - 46° |
| Maximální výška řezu při 90°: | 130 mm |
| Maximální výška řezu při 45°: | 90 mm |
| Délka řezu (s předřezovým kotoučem): | 3055 mm |
| Šířka řezu (na pravé straně): | 1300 mm |
| Průměr předřezového kotouče: | 125 mm |
| Průměr předřezového vřetene: | 20 mm |
| Výkon předřezového motoru: | 0,55 kW |
| Otáčky | 8000 ot./min. |
| Průměry otvoru pro odsávání: | 1×120/1×80 mm |
| Napětí: | 400 V |
| Jištění vedení: | 16 A |
ROŽMĚRY A VÁHA:
| Délka formátovacího stolu: | 3200 mm |
| Šíře formátovacího stolu: | 420 mm |
STANDARDNÍ VÝBAVA:
- Horní ovládací panel se 7" dotikovou obrazovkou - PLC SIEMENS.
- Formátovací stůl 420×3200 mm (prořez včetně předřezu 3005 mm) s kladkami vedenými na chromovaných ocelových kalených tyčích.
- Rozměr litinového stolu 1000×650 mm
- Pracovní výška stroje 950 mm
- Motorické paralelní pravítko na pravé straně s šířkou řezu 1300 mm
- Hlavní motor 5,5 kW, otáčky 3800-4000-5000 ot. /min.,
- Maximální průměr kotouče s předřezem 400 mm, průměr hlavního vřetena 30 mm
- Výkon motoru předřezové jednotky 0,55 kW - otáčky 8000 ot./min, průměr kotouče předřezu 120-125 mm, průměr vřetena 20 mm
- Prořez při 90° (s kotoučem 400 mm) 130 mm
- Prořez při 45° (s kotoučem 400 mm) 90 mm
- Motorické naklápění pilového kotouče 0-46°
- Motorické zvedání pilového kotouče
- Příčné výsuvné pravítko s možností snadného a přesného úhlování
- Bezpečnostní mikrospínač při otevření krytu krytu pilového kotouče a při prostoru pro výměnu otáček
- Podpěrný rám s teleskopickým pravítkem se dvěma dorazy
- Horní odsávání kryt pilového kotouče tzv."PARALLELOGRAM" s výškovým nastavením na lineárním vedení.
- Zadní prodloužení stolu
- Vývody pro napojení odsávání 120 + 80 mm
- Hmotnost stroje 1000 kg
VOLITELNÁ VABAVA A PŘÍSLUŠENSTVÍ:
 |

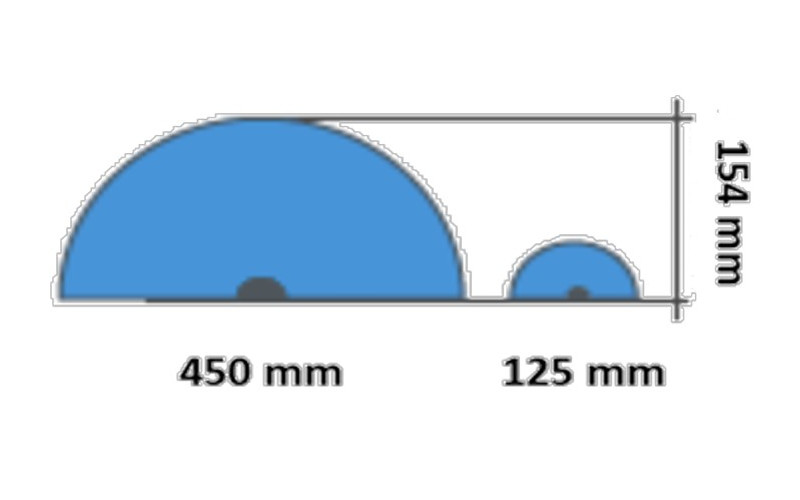

Pilová jednotka pro pilový kotouč o průměru až 450 mm s maximálním prořezem až 154 mm. Při výměne kotouče je nutná demontáž předřezového kotouče |
 |

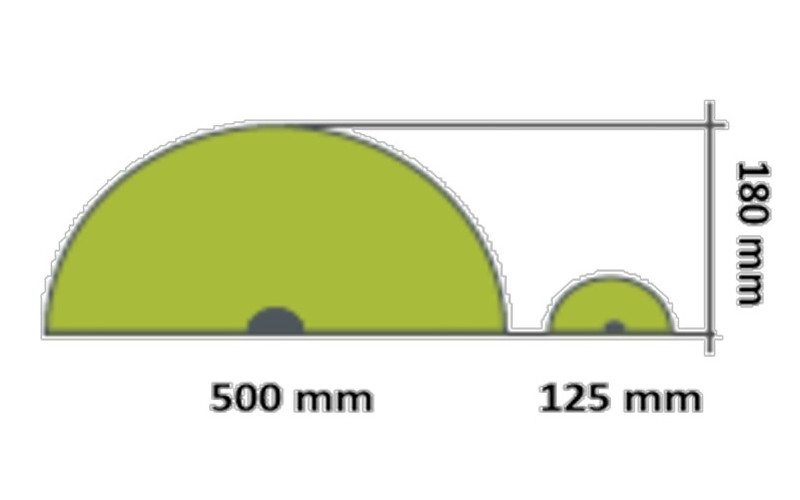

Pilová jednotka pro pilový kotouč o průměru až 500 mm s maximálním prořezem až 180 mm. Při výměne kotouče není nutná demontáž předřezového kotouče |
 |
Motor 7,5 kW nebo 9 kW (se systémem SOFT-START) |
|
|
Formátovací pojízdný stůl s délkou 1600/2150/2600/3800/4300 mm s |
 |
Aretace formátovacího stolu po segmentech |
 |
Spouštění pilového kotouče a předřezového kotouče na konci formátovacího stolu, pro snadné ovládání. |
 |
Bezpečnostní LED indikace předřezu (při spuštěném předřezu je předřez podsvícen LED osvětlením) |
| Optický laser pro vizualizaci řezu. | |
 |
Zarážky pro pevné umístění překlopných dorazů (5 ks). |
 |
Úhlovací pravítko +30/-45° |
 |
Oboustranné úhlovací pravítko DUPLEX +/-45° |
|
Motorické paralelní pravítko pro podélné řezání (na pravé straně pilového kotouče) s šíří řezu 1600 mm. Programované paralelní pravítko s kuličkovým šroubovým převodem a přesným lineárním vedením s elektrickou brzdou pro přesné nastavení pravítka. Maximální rychlost posuvu 15 m/min. V případě potřeby je paralelní pravítko možné překlopit pod uroveň pracovního stolu. |
 |
Teleskopické prodloužení podpěrného rámu s podpěrným válečkem. |
 |
Pneumatický horní přítlační trámec pro upnutí obrobku |
 |
Druhý podpěrný rám |
 |
Speciální systém předřezu |
| Produkt: | Formátovací pila | ||
| Délka formátovacího stolu: | 3200 mm | ||
| Motor: | 5,5 kW | ||
| Napětí: | 400 V | ||
| Výrobce: | GRIGGIO | ||
