NUMCO SHG 0609 ATC CNC ROUTER
CNC router Numco SHG 0609 ATC
Popis produktu
CNC ROUTER NUMCO SHG 0609 ATC
| ZASLAT POPTÁVKU |

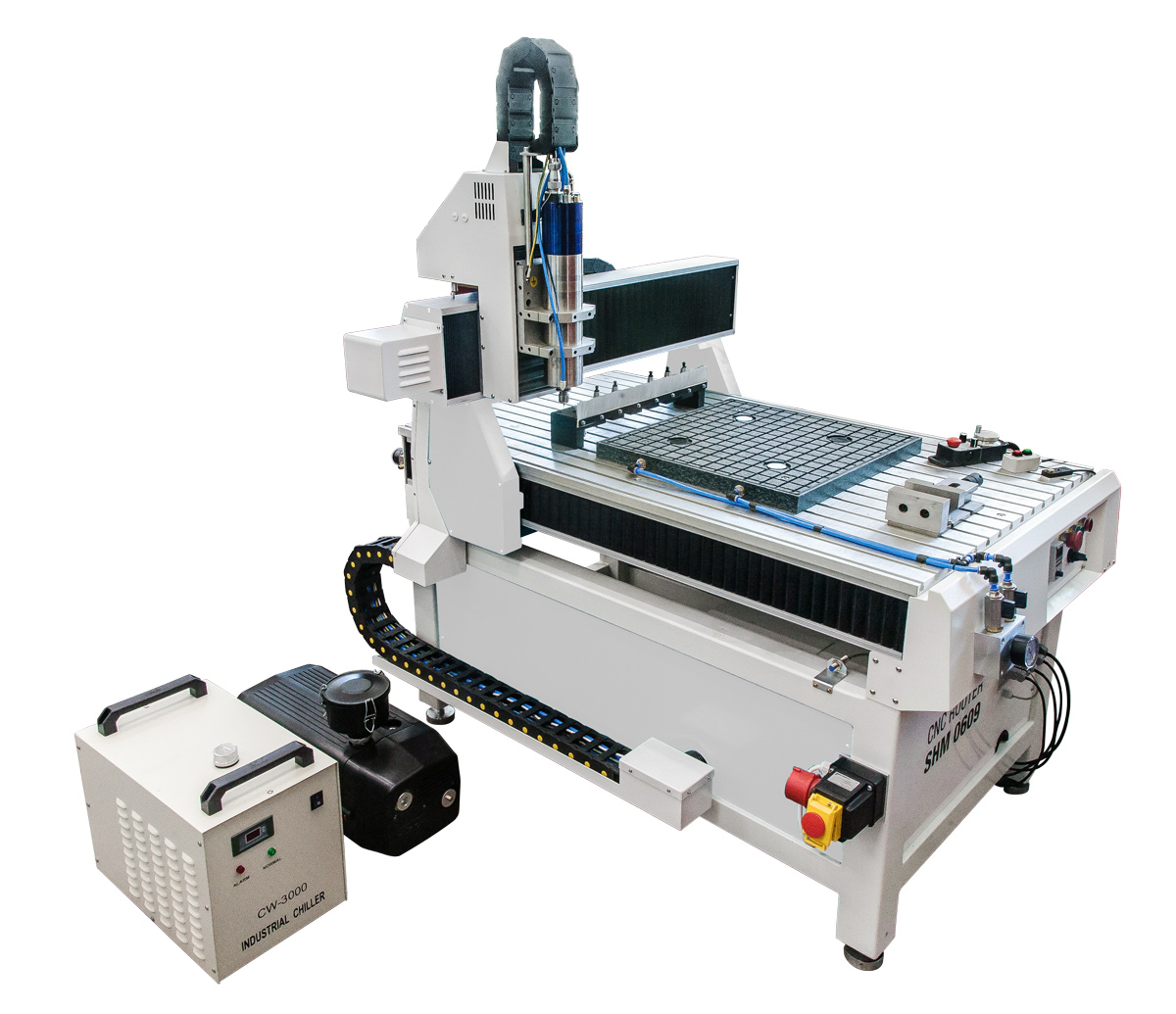

Ilustrační foto: CNC frézovací router NUMCO SHG 0609 ATC
CNC Frézovací router NUMCO SHG 0609. Tříosý router s vysokootáčkovým vřetenem vhodný k obrábění slitin neželezných kovů, plastů a dřeva. Součástí stroje je ATC kit a vakuový stůl.
- Tato řada routerů je určena pro obrábění slitin neželezných kovů, plastů a dřeva v reklamním a nábytkářském průmyslu. Své uplatnění naleznou, ale i při výrobě měkkých vstřikovacích forem, elektrod a jiných tvarově náročných aplikací.
- Stroje jsou v základním provedení vybaveny řídícím systémem ARMOTE, MPG ovladačem pro usnadnění seřizovacích prací, sondou pro určení délkové korekce nástroje, Start/stop tlačítkem pro opakované zpracování výrobních programů, 2F krokovými motory, přesnými kuličkovými šrouby, lineárním vedením HIWIN, vysokootáčkovým tichým vřetenem s garantovanou házivostí méně jak 0,01mm a upínáním nástrojů do kleštiny, indukčními snímači OMRON zaručujícími vysokou přesnost najetí referenčního bodu.
- Hlavní konstrukční části stroje (rám, bočnice, portál) jsou tvořeny odlitky, které zajišťují vysokou tuhost a stabilitu.
ATC kit
- Vodou chlazené vřeteno 1,5 kW, 24 000 ot/minLineární zásobník pro 6 upínačů
- Přesný stůl s T-drážkami vyrobený z litého hliníku
- Senzor pro automatické měření délkové korekce nástroje
- Pohony s kontrolou ztráty polohy ve všech osách
- Agregát pro chlazení vřetene
- Upínače ISO20/ER16, 6 ks
- Předepnuté lineární vedení v ose Z
- PLC modul v řídícím systému
- Osazením kitu se zmenší pracovní rozsah v ose Y o 90 mm. Pro provoz je nutno ke stroji připojit stlačený vzduch.
Vakuový stůl
- Kompletní řešení včetně rozvodů, kontroly podtlaku a vakuové pumpy
- Aktivní sací plochu je možné ohraničit na potřebný rozměr vložením těsnící gumy do drážek stolu.
- Při použití vakuového stolu se sníží průchod pod portálem o 25 mm.
POUŽITÍ:
- Kovy - hliník, dural, měď, mosaz, bronz atd.
- Plasty - plexisklo, polykarbonát, akrylát, polystyren, ABS, vinyl, PVC atd.
- Dřevo - překližka, MDF, lamináty, dřevotřísky, všechny typy dřevin atd.
- Ostatní - Alucobond, Dibond, Styrodur, Ebalta, pěna, molitan
ŘÍDÍCÍ SYSTÉM:
Řídící systém Armote na CNC frézkách Numco. Použítím řídícího systému Armote je možné CNC frézku osadit dalším příslušenstvím:
- MPG ovladač
- Senzor pro určení délkové korekce nástroje (pevný nebo pohyblivý)
- Start/Stop tlačítko pro spouštění programu
- Rotační osu
- Digitalizační sondu a další příslušenství

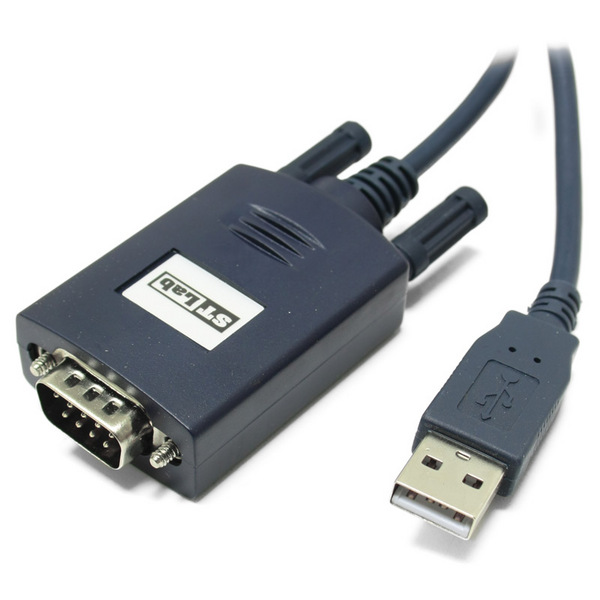

Armote je 2D/3D ovládací program pod Windows s grafickým zobrazením drah a polohy nástroje za chodu stroje, komfortním ovládáním a širokým spektrem vstupních souborů (GDF, HPGL, Gkódy pro FC16, ISO Gkódy, NCP). Komunikace mezi strojem a PC probíhá pomoci rozhraní RS232. Pokud PC není tímto portem vybaven, lze použít převodník USB/RS232.
Základní charakteristika programu
- Změna otáček vřetene a rychlosti posuvů i během obrábění
- Během obrábění zobrazuje aktuální polohu nástroje
- Výpis G-kódů v okně programu
- Možnost krokování dat po řádcích programu
- Filtr vstupních dat
- Možnost ovládání více strojů z jednoho PC
- Správa nástrojů a technologie
- Široké možnosti nastavení
- Při definování upínek v Gravostaru (program dodáván se strojem) stroj zvolí dráhu nástroje tak, aby nedošlo ke kolizi s upínkou (nastavení výšky přejezdu nad ní)
- Podpora parametrických G-kódů frézky FC16
- Možnost vypnutí části g-kódu s některým nástrojem
- Vestavěný editor G-kódů
- Měření rozdílu vzdálenosti po referencích
- Ovládání pracovního cyklu přes vstupy na řídící jednotce (spuštění/přerušení)
Ilustrační video: CNC frézovací router NUMCO SHM 0609
SOFTWARE:
2,5CAD/CAM software GRAVOSTAR. ZDARMA ke všem CNC frézkám a CNC routerům, který umožňuje jednoduché a rychlé programování.
Software umožnuje jednoduché a rychlé programování, vytváření strojních drah pro 2D gravírování a frézování.
Podporuje výplně ploch, jednočarové písmo, správu nástrojů a výpočet doby obrábění.
Vychází z dlouholetých zkušeností s gravírováním a frézováním. Pro náročnější grafické práce je vhodný ve spojení s obecným programem typu Zoner Calisto, Corel Draw, Open Office Draw, Adobe Illustrator apod., kde si můžete udělat grafiku, a v Gravostaru k ní adekvátní strojní dráhy.
Software zobrazuje strojní dráhy buď podle hladin, směru nebo tlouštěk zvolených nástrojů v různých hloubkách. Snadno lze vytvářet nové definice nástrojů, a ty mít pak uložené v různých bankách.
Ke každému nástroji je možné přiřadit technologii použití (otáčky, posuvy atd..).
Program funguje na všech typech Windows od verze 95 až po WIN10.
• Výplně ploch meandrem nebo offsetem
• Konturu pro vyříznutí tvaru včetně tangenciálních nájezdů a výjezdů
• Gravírování textu
• Možnost tvorby vlastních SHP fontů
• Podporu bodů (pro vrtání)
• Výpočet doby obrábění
• Funkce optimalizace strojních drah
• Příchytové módy
• Zobrazení podle tvaru nástroje, směru obrábění nebo pořadí
• Rozdělení hloubky řezu až na 50 průchodů s různými parametry pro každý průchod
• Jednoduché a přehledné ovládání
• Možnost konfigurace výstupu do G-kódu
• Program je v českém jazyce
TECHNICKÉ PARAMETRY:
| Řídící systém: | ARMOTE |
| Elektrické připojení: | 230 V |
| Výkon vřetene: | 1,5 kW |
| Otáčky: | 0 – 24000 ot/min |
| Upnutí nástroje: | ER16 |
| Opakovatelná přesnost: | ± 0,02 mm |
| Rozsah posuvu - osa X: | 600 mm |
| Rozsah posovu - osa Y: | 900 mm |
| Rozsah posuvu - osa Z: | 120 mm |
| Pracovní posuv - osa X: | 6000 mm/min. |
| Pracovní posuv - osa Y: | 9000 mm/min. |
| Rozměry pracovního stolu: | 780×1300 mm |
| Plocha pracovního stolu: | T-drážkami |
| Vakuová pumpa: | SVCO SV 1040C |
| Výkon vakuové pumpy: | 1,25 kW |
| Rám konstrukce: | Svařovaný z ocelových profilů |
| Konstrukce portálu: | Hliníkový odlitek |
| Koncepce - osa X: | Lineární vedení, kuličkové šrouby |
| Koncepce - osa Y: | Lineární vedení a kuličkové šrouby |
| Koncepce - osa Z: | Kluzné tyče a kuličkové šrouby |
ROŽMĚRY A VÁHA:
| Rozměry (D׊×V): | 1710×1250×1585 mm |
| Hmotnost: | 250 kg |
STANDARDNÍ VÝBAVA:
- ATC kit pro routery SHM / SHG
- Vakuový stůl
- 2,5 CAD/CAM software ZDARMA
- MPG ruční ovladač
- Sonda pro určení délkové korekce nástroje
- Tlačítko START/STOP
- Nástavec na odsávání
- Základní rychloupínky
- Matice pro upnutí kleštiny ER16
- Nivelační prvky
PARAMETRY PRO FILTRACI:
| Značka: | NUMCO | ||
