KNUTH V-TURN 410 PRO SOUSTRUH NA KOV
Klasický soustruh na kov, max. točný průměr nad ložem 380 mm, max. točný průměr nad supportem 255 mm , vzdálenost mezi hroty 1000 mm
Popis produktu
SOUSTRUH KNUTH V-TURN 410 PRO

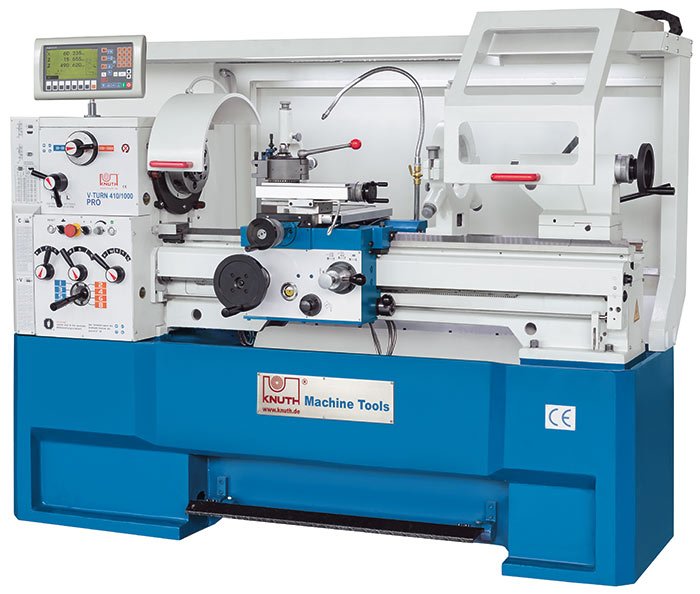

Ilustrační foto: Soustruh KNUTH V-TURN 410 PRO
Nově navržené modely PRO našeho nejlépe prodávaného modelu V-Turn přesvědčí lepší ergonomií a větší bezpečností. Jsou vybaveny invertorem a vysoce výkonným vřetenovým motorem a mohou snadno dosáhnout 3 000 otáček za minutu. To umožňuje efektivní obrábění obrobků s malými průměry. Tyto modely však nabízejí výkon a stabilitu pro těžší třískové obrábění. Vestavěná funkce konstantní řezné rychlosti, která během čelního obrábění přizpůsobuje otáčky vřetena průměru, dosahuje výsledků soustružení srovnatelných s CNC stroji.
- Ergonomický ovládací panel

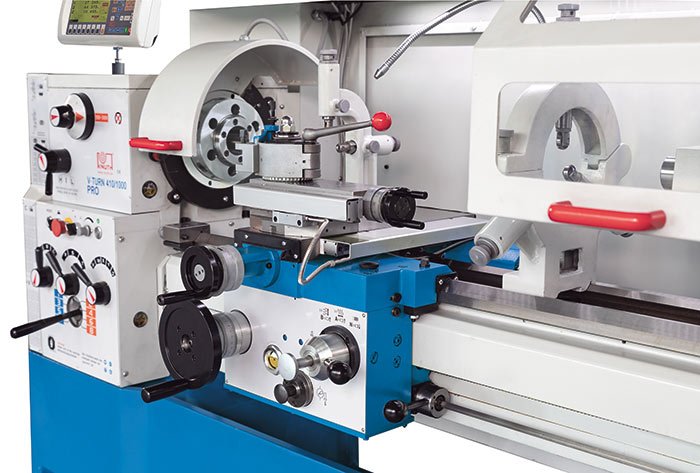

- Optimalizovaná suportová skříň s automatickým posuvem
- Konstantní řezná rychlost
- Vysoké otáčky vřetena a vysoký výkon motoru
- Valivá ložiska od předního světového výrobce NSK
- Vč. indikace polohy 3 os s integr. indikací otáček vřetena, komplet smontováno
- S nově uspořádaným krytem stroje a bezpečnostními zařízeními jsou nyní silnými stránkami této konstrukční řady také ergonomie, funkčnost a design
- V-konstant - otáčky vřetene jsou při čelním soustružení přizpůsobovány měnícímu se průměru obrobku - téměř konstantní řezná rychlost na hrotu nože zaručuje kvalitu povrchu, která je srovnatelná s výsledky soustružení na CNC strojích
- Těžké, silně žebrované lože stroje, stabilní vřeteník a masivní, jednodílný litinový podstavec tvoří osvědčený základ stroje
- Široké, indukčně kalené vodicí dráhy zaručují nejlepší výsledky soustružení a dlouhou životnost
- Vedení a matice vřetena příčných a horních saní jsou samozřejmě nastavitelné
- Vysoce přesné, předpjaté uložení vřetena zaručuje vynikající oběh a vysokou nosnost
- Motor hlavního vřetena s výkonem 5,5 kW zaručuje krátké doby zrychlení a silové třískové obrábění v celém rozsahu otáček
- Předlohové spínání zaručuje vysoký krouticí moment pro efektivní třískové obrábění

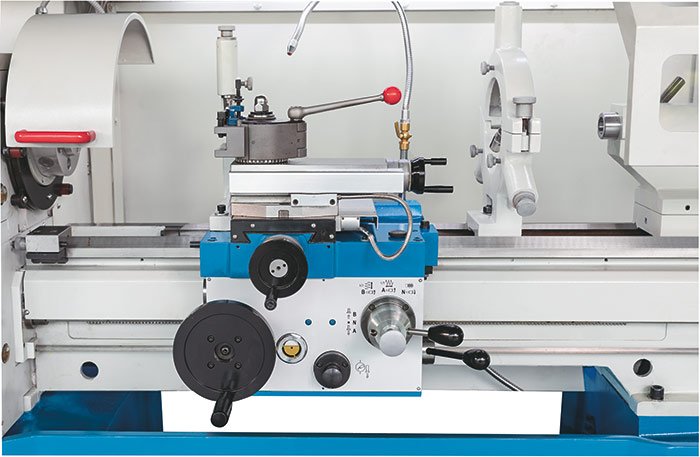

- Spínání posuvu na suportu je obzvlášť robustní a navíc usnadňuje ovládání
- Obsáhlé funkce jednotky zobrazení polohy X.Pos byly doplněny digitálním zobrazením otáček a snadno programovatelnými dodatečnými funkcemi
- Elektromagnetická brzda hlavního vřetena vyžaduje minimální údržbu a zajišťuje bezpečné a spolehlivé zpomalení
TECHNICKÉ PARAMETRY:
Pracovní prostor
- Vzdálenost mezi hroty 1000 mm
- Výška hrotů 205 mm
- Oběžný průměr stroje nad ložem 380 mm
- Oběžný průměr stroje nad suportem 255 mm
- Oběžný průměr nad nůstkem 580 mm
- Délka můstku 250 mm
- Šířka lože 250 mm
Dráha pojezdu
- Dráha pojezdu - osa X 210 mm
- Dráha pojezdu - osa Y 140 mm
- Rozsah naklápění horních sání ± 45°
Hlavní vřeteno
- Otáčky vřetena, vysoké 550-3000 ot/min
- Otáčky vřetena, nízké 30-550 ot/min
- Vrtání vřetena 52 mm
- Upnutí vřetena Camlock D1-6
- Kužel vřetena MK 6
Posuv
- Posuv - osa X 0,013 - 0,45 mm/ot.
- Posuv - osa Z 0,026 - 0,9 mm/ot.
Řezání závitů
- Řezání závitů, metrické 0,2-14 mm
- Řezání závitů, withworth 2-72 TPI
- Řezání závitů, diametrální 8-44 DP
- Řezání závitů, modulové 0,3-3,5 mm
Koník
- Průměr pinoly koníku 50 mm
- Kužel koníku MK4
- Zdvih pinoly koníku 120 mm
- Příčné nastavení koníku ± 13 mm
Výkony pohonů
- výkon motoru hlavního pohonu 5,5 kW
- napájecí napětí 400 V
Rozměry a hmotnost
- rozměry 1940 x 1000 x 1600 mm
- hmotnost 1210 kg
STANDARDNÍ VÝBAVA:
- Pevný bezpečnostní kryt z ušlechtilé oceli pro vlečené a tažné vřeteno
- 3osý indikátor polohy X.pos 3.2 VC
- Čtyřčelisťová lícní deska Ø 250 mm
- Upínací kruhová deska Ø 350 mm
- Hlava rychloupínacího držáku nožů WB
- Rychloupínací držák nožů WBD 25120
- Systém chlazení chladicí kapalinou
- Pevné lůžko
- Vana na třísky
- Stěna chránící proti stříkající kapalině
- Nastavitelný kryt pro pracovní prostor
- Pohyblivá luneta

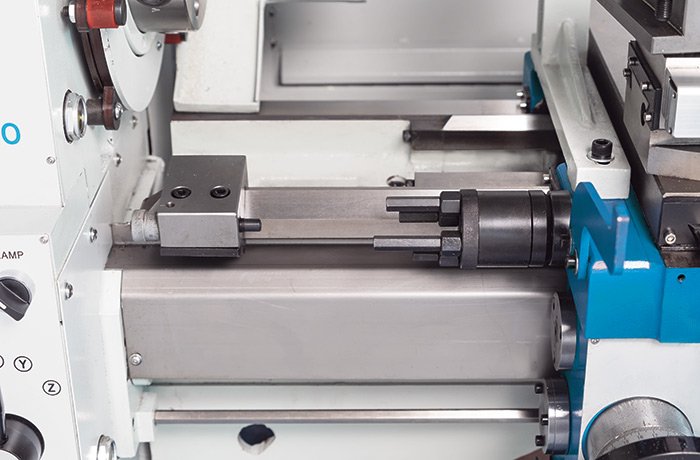

- Revolverový doraz
- Mikrometrický doraz
- Nožní brzda
- Ochrana sklíčidla
- LED pracovní světlo
- Nástroj pro obsluhu
- Pevný středicí hrot
- Redukční objímka
- Provozní návod
|
Průměr hřídele |
30 mm |
|
Zdvih hřídele |
100 mm |
|
Otáčky |
3,5 - 5,5 - 7 tis. ot./min |
|
Max. průměr nástroje |
200 mm |
|
Otvor ve stolu |
160 mm |
|
Výkon motoru |
3000 W, 400 V/50 Hz |
|
Rozměry balení |
1300 x 940 x 1000 mm |
|
Hmotnost |
255 kg |
| Produkt: | Soustruh na kov | ||
| Výrobce: | KNUTH | ||
| Vzdálenost mezi hroty: | 1000 mm | ||
| Max. točný průměr nad ložem: | 380 mm | ||
| Max. točný průměr nad supportem: | 255 mm | ||
