Úvod »KOVOOBRÁBĚCÍ STROJE»SOUSTRUHY NA KOV»UNIVERZÁLNÍ SOUSTRUHY » KNUTH TURNADO 280/1500 PRO SOUSTRUH NA KOV
KNUTH TURNADO 280/1500 PRO SOUSTRUH NA KOV
Klasický soustruh na kov, max. točný průměr nad ložem 560 mm, max. točný průměr nad supportem 355 mm , vzdálenost mezi hroty 1500 mm
Popis produktu
SOUSTRUH KNUTH TURNADO 280/1500 PRO

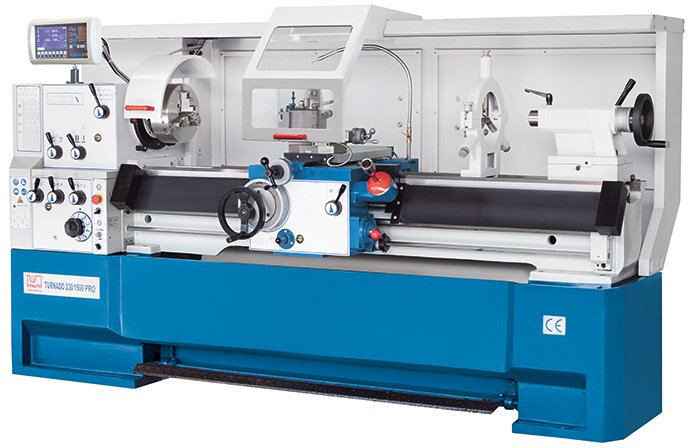

Ilustrační foto: Soustruh KNUTH TURNADO 280/1500 PRO
Stroje řady Turnado PRO jsou moderní verzí klasického soustruhu. Modely PRO jsou nejnovější generací našich univerzálních soustruhů, které se osvědčují již 20 let. Díky konstantní řezné rychlosti, rychloposuvům a rozšířenému rozsahu otáček řízenému invertorem poskytují tyto modely vysoce výkonné obrábění, vynikající kvalitu povrchu a časovou efektivitu. Jsou snadno rozpoznatelné podle nového ergonomického designu obložení, který spojuje všechny funkce do jednoho celkového konceptu.
- plynule regulovatelný rozsah otáček
- suport s motorem pro rychloposuv
- bohaté standardní příslušenství
- konstantní řezná rychlost
- S novým suportem, rychloposuvem a moderním ergonomickým krytem stroje pokračuje série PRO soustruhů Turnado ve své úspěšné tradici
- Těžké, silně žebrované lože stroje, stabilní vřeteník a masivní, jednodílný litinový podstavec tvoří osvědčený základ stroje
- Vyjímatelný můstek umožňuje obrábění krátkých obrobků s velkým průměrem
- Předloha a moderní elektronická regulační technika silného pohonu hlavního vřetena zajišťují vysoký točivý moment a široké spektrum počtu otáček
- Vysoce přesné, předpjaté uložení vřetena zaručuje vynikající oběh a vysokou nosnost
- Všechna vedení jsou samozřejmě nastavitelná
- Ozubená kola, převodové hřídele a dráhy pro vedení lože jsou kaleny a vybroušeny pro tichý chod a dlouhou životnost
- Suportová skříň běží v olejové lázni, je bezúdržbová a spolehlivá
- Centrální mazání v suportu dodává mazivo do vodicích drah a zjednodušuje údržbu stroje
- Doraz s jemným mikrometrovým nastavením zaručuje přesnost při opakování v ose Z
- Pro soustružení kužele může být koník nastavován ze strany
- Obsáhlé funkce jednotky zobrazení polohy X.Pos byly doplněny digitálním zobrazením otáček a snadno programovatelnými dodatečnými funkcemi
- V-konstant - otáčky vřetene jsou při čelním soustružení přizpůsobovány měnícímu se průměru obrobku - téměř konstantní řezná rychlost na hrotu nože zaručuje kvalitu povrchu, která je srovnatelná s výsledky soustružení na CNC strojích
ŘÍZENÍ:
3osý indikátor polohy X.pos 3.2 VC
- Díky integraci více funkcí poskytuje tato nová generace tříosých digitálních indikací mnohem lepší kontrolu nad obráběcími procesy, což snižuje prostoje a chybovost
- Nová generace displejů využívá navíc technologii system-on-chip integrace všech funkcí na jednom čipu, díky tomu je design kompaktnější a zároveň spolehlivější. Kromě toho byl zvýšen výkon procesoru a displej byl zvětšen na 7 palců (17,8 cm), takže všechn
- Plně uzavřený kryt je vyroben z vysoce kvalitní polyesterové fólie, která chrání před škodlivými atmosférami, prachem a výpary v dílenském prostředí a má vysokou odolnost vůči chemikáliím a většině průmyslových rozpouštědel
- Optické stupnice: rozlišení 5 μm (0,005 mm) s vnějším hliníkovým krytem chránícím před olejem, chladicí kapalinou a třískami
Základní funkce
- Rozlišení 0,005 mm
- Řízení vřetena VYP/ZAP
- Rozměrové jednotky s přepočtem palcových/metrických hodnot
- Nastavení / reset aktuální polohy
- Zobrazení souřadnic se přepíná mezi ABSOLUTNÍ/PŘÍRŮSTKOVÉ
- Zobrazení poloměru/průměru
- Souhrnné zapojení os Z1/Z2
- Funkce kalkulačky
Rozšířené funkce
- Zachování polohy osy při vypnuté indikaci
- Vzorový výpočet roztečné kružnice
- Přepínání poloměru/průměru
- Referenční funkce pro měření nástrojů
- Obrábění kulových ploch
Konstantní řezná rychlost
- Otáčky se přizpůsobí poloměru obrobku - konstantní řezná rychlost a tím i rovnoměrná kvalita povrchu na libovolném průměru
TECHNICKÉ PARAMETRY:
| Pracovní prostor | |
| Vzdálenost mezi hroty: | 1500 mm |
| Výška hrotu: | 280 mm |
| Max. oběžný průměr nad ložem: | 560 mm |
| Max. oběžný průměr nad supportem: | 355 mm |
| Max. oběžný průměr bez můstku: | 785 mm |
| Délka můstku: | 170 mm |
| Šířka lože: | 350 mm |
| Dráha pojezdu | |
| Dráha pojezdu - osa X: | 285 mm |
| Dráha pojezdu - osa Z: | 128 mm |
| Rozsah naklápění horních saní: | ±52° |
| Hlavní vřeteno | |
| Otáčky vřetene - nízké: | 25 - 200 ot./min. |
| Otáčky vřetene - vysoké: | 200 - 1600 ot./min. |
| Vrtání vřetene: | 80 mm |
| Upnutí vřetene: | Camlock D1-8 |
| Kužel vřetene: | MK7 |
| Posuv | |
| Posuv - osa X: | 0,02 - 0,573 mm/ot. |
| Posuv - osa Z: | 0,059 - 1,646 mm/ot. |
| Řezání závitů | |
| Řezání závitů - metrické | 0,2 - 14 mm |
| Řezání závitů - diametrální (trapézové) | 4 - 112 DP (50) |
| Řezání závitů - modulové | 0,1 - 7 mm |
| Řezání závitů - whitworth | 2 - 112 TPI (60) |
| Koník | |
| Průměr pinoly koníku: | 75 mm |
| Kužel koníku: | MK5 |
| Zdvih pinoly koníku: | 180 mm |
| Příčné nastavení koníku: | ± 12 mm |
| Výkony pohonů | |
| Výkon motoru hlavního pohonu: | 7,5 kW |
ROZMĚRY A VÁHA:
| Rozměry (D׊×V): | 2840×1150×1460 mm |
| Hmotnost: | 2370 kg |
STANDARDNÍ VÝBAVA:
- 3osý indikátor polohy X.pos 3.2 VC
- Rychlovýměnný držák nožů WC
- Rychlovýměnný držák nožů WCD 32150
- Rychloposuv pro osu X a Z
- 3čelisťové sklíčidlo Ø 315 mm
- Upínací deska 4-B Ø 350 mm
- Upínací lícní deska Ø 450 mm
- Pohyblivá a pevná luneta
- Systém chlazení chladicí kapalinou
- Podélný doraz s mikrometrovým nastavením
- Závitové hodinky
- Redukční pouzdro
- Pevný hrot (středicí hrot)
- Nastavitelný kryt pro pracovní prostor
- Ochrana sklíčidla
- Nožní brzda
- Stěna chránící proti stříkající kapalině
- LED pracovní světlo
- Nástroje obsluhy
- Provozní návod
|
Průměr hřídele |
30 mm |
|
Zdvih hřídele |
100 mm |
|
Otáčky |
3,5 - 5,5 - 7 tis. ot./min |
|
Max. průměr nástroje |
200 mm |
|
Otvor ve stolu |
160 mm |
|
Výkon motoru |
3000 W, 400 V/50 Hz |
|
Rozměry balení |
1300 x 940 x 1000 mm |
|
Hmotnost |
255 kg |
| Produkt: | Soustruh na kov | ||
| Vzdálenost mezi hroty: | 1500 mm | ||
| Max. točný průměr nad ložem: | 560 mm | ||
| Max. točný průměr nad supportem: | 355 mm | ||
| Výška hrotu: | 280 mm | ||
| Průchod vřetene: | 80 mm | ||
| Kužel vřetene: | MK7 | ||
| Kužel koníku: | MK4 | ||
| Plynulá změna otáček: | NE | ||
| Napětí: | 400 V | ||
| Značka: | KNUTH | ||
Varianty produktu
| Číslo produktu / Název zboží: | ||||
|---|---|---|---|---|
|
KN-320562 KNUTH TURNADO 230/1000 PRO SOUSTRUH NA KOV |
Naše cena 952 715,3 Kč (39 173,7 €) | ||
|
KN-320563 KNUTH TURNADO 230/1500 PRO SOUSTRUH NA KOV |
Naše cena 1 001 218,1 Kč (41 168,1 €) |
